대형 3D 프린터에 대한 완벽한 가이드

대형 3D 프린터가 작동하는 모습을 처음 본 적이 있다면, 마치 초고층 빌딩이 층층이 지면에서 솟아오르는 것을 보는 것과 같다는 걸 알게 될 것입니다. 이러한 산업용 프린터는 인상적이며, 이음새 없이 조립이 필요 없는 완전한 규모의 부품과 시제품을 단일 제작으로 출력할 수 있는 능력 덕분에 대형 부품이 필요한 산업에 필수적입니다.

하지만 대형 단일 부품 출력 외에도, 이 고용량 기계들은 효율성을 위해 설계되어 제조업체가 한 번의 프린팅 사이클로 여러 개의 소형 부품을 생산할 수 있게 합니다. 이는 다중 부품 배치 생산 능력이 필요한 산업 분야에서 처리량을 극대화하고 부품당 비용을 절감하며 생산 일정을 단축시킵니다.

그럼에도 여전히 많은 오해가 존재합니다. 일부는 대형 3D 프린터가 너무 느리거나, 너무 비싸거나, 대형 부품에만 유용하다고 생각합니다. 현실은? 사실 데스크톱 프린터보다 더 비용 효율적이고 다용도로 활용될 수 있습니다.

이 글을 읽고 계시다면 아마도 궁금해하실 겁니다:

• 대형 3D 프린터는 일반 3D 프린터와 무엇이 다른가?
• 어떤 기술을 선택해야 할까?
• 대용량 3D 프린터는 실제로 비용 효율적인가?
• 어떤 산업이 가장 큰 혜택을 볼 수 있나요?
• 내 요구에 가장 적합한 대형 3D 프린터는 무엇인가요?

이 대형 3D 프린터 가이드에서는 이러한 질문들에 대한 답변을 제공하고자 합니다.

대형 부품 전용이 아닙니다: 단일 빌드로 더 많은 것을 프린팅하세요

다중 부품 네스팅은 동일한 빌드 볼륨 내에 여러 부품을 배치하여 공간을 최적화하고 재료 낭비를 줄이며 처리량을 높이는 것을 의미합니다. 따라서 대형 3D 프린터는 대형 모델과 부품을 제작하려는 제조업체만을 위한 것이 아닙니다.

• 생산성 향상. 대형 부품 하나를 한 번에 출력하는 대신, 제조업체는 동일한 빌드에 여러 개의 소형 부품을 배치하여 일괄 생산할 수 있습니다.
• 비용 절감. 빌드당 더 많은 부품을 처리함으로써 부품당 비용을 낮추고 장비 가동 중지 시간을 줄일 수 있습니다.
• 재료 사용 최적화. 부품을 전략적으로 중첩 배치하면 지지재와 폐기물을 최소화할 수 있습니다.

대형 3D 프린터와 표준 3D 프린터의 차이점

대형 3D 프린터는 단순히 더 큰 부품을 제작하는 데 그치지 않습니다. 효율성과 생산 능력도 향상시킵니다. 단일 풀스케일 부품이 필요하든, 한 번의 빌드로 여러 부품을 제작해야 하든, 이 기계들은 고성능 제조 요구를 충족시키기 위해 더 큰 프린팅 볼륨, 산업용 등급 소재, 최적화된 워크플로를 제공합니다.

• 더 큰 빌드 볼륨. 더 큰 빌드 볼륨으로 단일 부품 프린팅이 가능해 접합이나 분할이 필요 없어 더 강하고 정확한 부품을 구현합니다.
• 일반적으로 소형 프린터용 소재보다 더 높은 강도와 내구성을 제공합니다.
• 많은 대형 3D 프린터는 고급 스캐닝 전략과 제작 시간을 단축하는 최적화된 워크플로우 덕분에 소형 프린터보다 더 빠릅니다.
• 더 높은 처리량. 단일 빌드로 여러 부품을 인쇄하여 부품당 비용을 절감하고 전반적인 효율성을 향상시킵니다.

대형 3D 프린터는 어떻게 작동할까요? (그리고 어떤 기술이 적합할까요?)

모든 대형 3D 프린터가 동일한 방식으로 작동하는 것은 아닙니다. 기술에 따라 부품 크기, 속도, 소재 호환성, 배치 생산 효율성 및 전반적인 비용 효율성에 차이가 있습니다. 단일 대형 부품이 필요하든, 한 번의 빌드로 다중 부품을 대량 생산해야 하든, 적합한 기술을 선택하는 것이 핵심입니다.

본 문서에서는 대형 부품 3D 프린팅 또는 다중 부품 프린팅에 이상적인 Stratasys 기술 및 프린터에 중점을 둡니다.

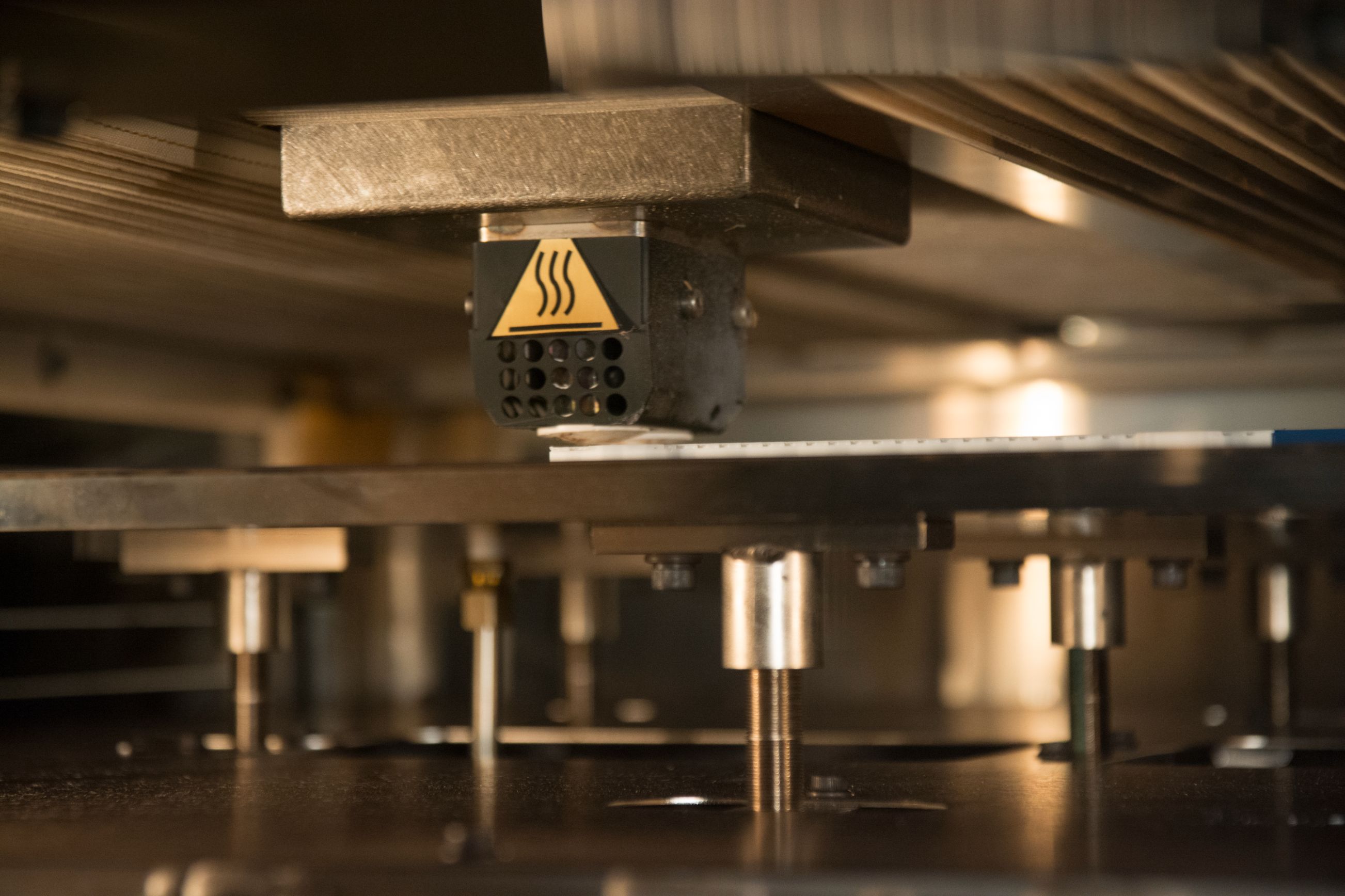

FDM(용융 증착 모델링) - 대형 기능성 부품을 위한 핵심 기술

• 최적 적용 분야: 대형 산업용 프로토타입, 금형 및 내구성 있는 최종 사용 부품
• 재료: ABS, ASA, PC 등의 엔지니어링 열가소성 플라스틱 및 탄소 복합재
• 제작 용량: 최대 1,000 mm (39인치)
• 대형 부품 장점: FDM은 기존에는 여러 부품과 조립이 필요했던 대형 일체형 부품 제작에 이상적입니다. 이는 취약점을 줄이고 구조적 안정성을 향상시킵니다.
• 배치 생산 능력: FDM은 선택적 흡수 융합(SAF™)과 같은 적층 방식을 지원하지 않지만, 중간 크기에서 대형 부품 여러 개를 나란히 배치할 수 있어 지그, 고정구 및 기능성 프로토타입의 배치 생산에 탁월합니다.
• Stratasys FDM 대형 프린터:

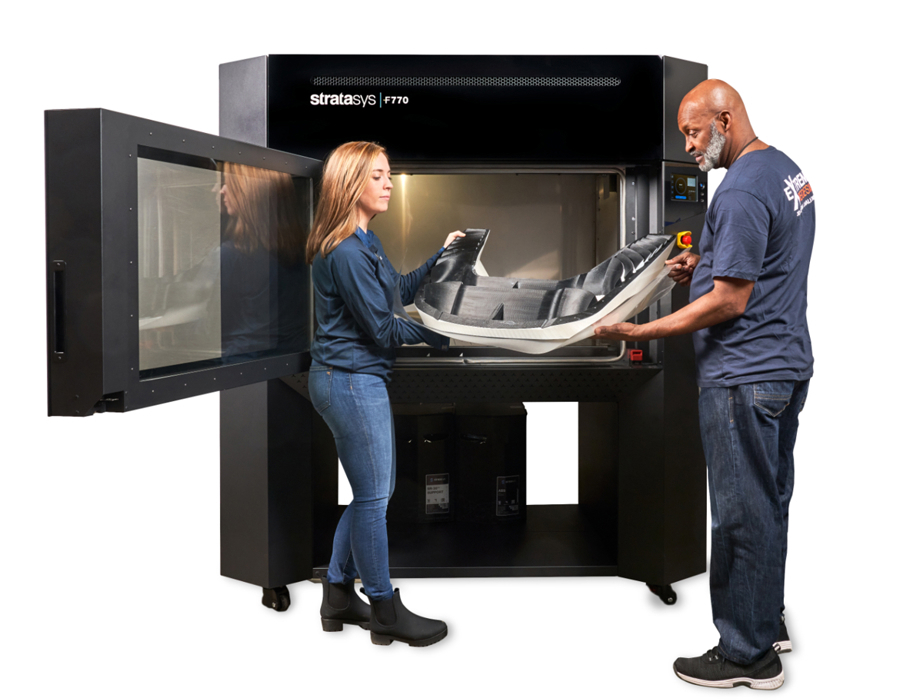

  • F770: 1,000 x 610 x 610 mm (39.4 x 24 x 24 in) – 대형 산업용 프로토타입 및 공구 제작에 이상적입니다.
  • F900: 914 x 610 x 914 mm (36 x 24 x 36 in) – 항공우주 등급 인증 소재로 대형 고강도 부품 제작에 탁월합니다.
  • F3300: 600 x 600 x 800 mm (23.6 x 23.6 x 31.5 in) – 다중 색상 기능과 4개의 압출기를 갖춘 차세대 고처리량 FDM 시스템으로 운영 인력을 최소화합니다.

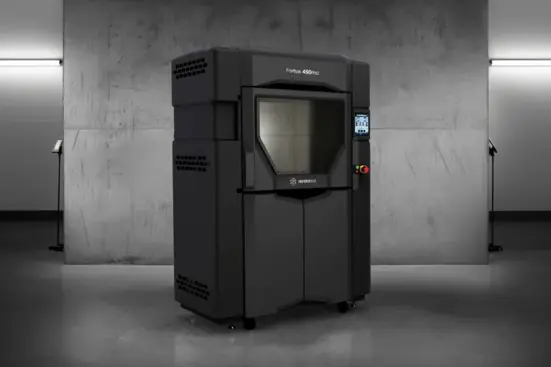

  • Fortus 450mc: 406 x 355 x 406 mm (16 x 14 x 16 in) – 25가지 이상의 소재 옵션을 갖춘 다목적 FDM 프린터로, 자동차, 항공우주 및 산업용 공구 요구 사항을 충족합니다.

광조형(SLA) 대형 고해상도 프로토타입 제작

• 최적 용도: 대규모 프로토타입, 마스터 패턴 및 고해상도 모델
• 재료: 포토폴리머 레진
• 제작 용량: 최대 800 mm (5인치)
• 대형 부품 장점: SLA는 대형 규모에서도 매끄러운 측면과 고해상도 부품을 제공하여 프로토타입, 금형 및 투자 주조 패턴에 이상적입니다.

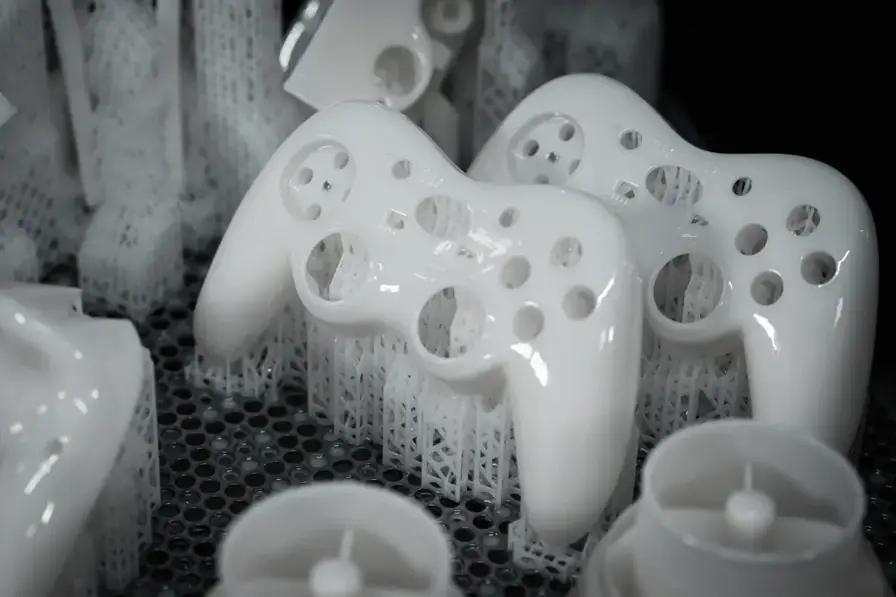

• 배치 생산 능력: SLA는 레진 탱크에 여러 부품을 동시에 제작할 수 있어, 디테일한 모델이나 마스터 패턴의 배치 생산에 효율적입니다.
• Stratasys SLA 대형 프린터:

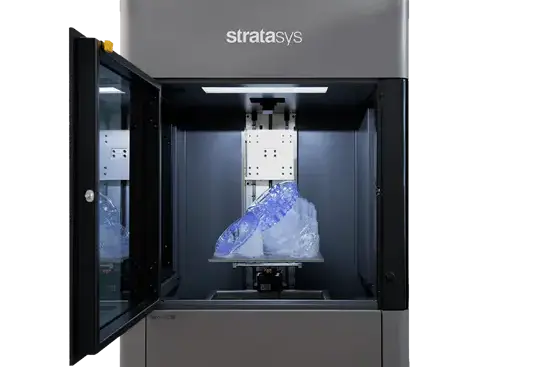

  • Neo800: 800 x 800 x 600 mm (31.5 x 31.5 x 23.6 인치) – 업계 최고 수준의 표면 품질을 가진 대형 프로토타입.
  • Neo450: 450 x 450 x 400 mm (17.5 x 17.5 x 15.5 in) – 탁월한 정확도와 표면 품질을 갖춘 컴팩트 산업용 SLA.

선택적 흡수 융합(SAF™) 높은 처리량, 진정한 배치 생산

• 최적 적용 분야: 내구성 있는 최종 사용 부품의 대량 배치 생산
• 재료: 나일론 및 산업용 열가소성 플라스틱
• 빌드 볼륨: 최대 400mm
• 대형 부품 장점: SAF는 거대한 단일 부품보다는 인쇄 용량 극대화에 중점을 둡니다. 제조 등급의 양산에 탁월합니다.
• 배치 생산 능력: FDM 및 SLA와 달리 SAF는 전체 빌드 높이를 활용하여 부품을 수직으로 적층할 수 있습니다. 이는 배치 생산에 가장 효율적인 대형 3D 프린팅 공정입니다.
• Stratasys SAF 프린터:

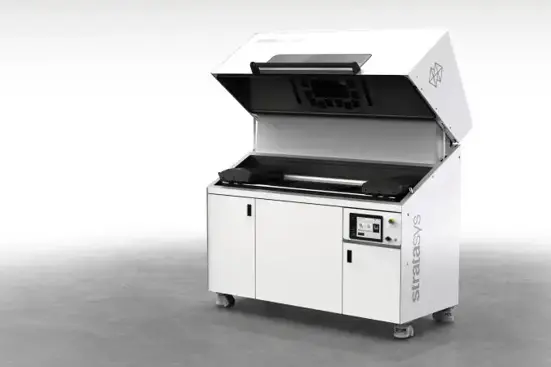

  • H350: 315 x 208 x 293 mm (12.5 x 8.0 x 11.5 in) - 본 문서에 소개된 다른 제품들보다 소형이지만, 뛰어난 배치 프린팅 성능으로 선정되었습니다.

PolyJet™ 다중 재료, 풀컬러 정밀도

• 최적 용도: 기능성 프린팅, 프로토타입, 의료용 모델, 고급 다중 소재 부품
• 재료: 경질, 유연성, 풀컬러 레진 및 디지털 재료
• 빌드 볼륨: 최대 500 mm
• 대형 부품 장점: PolyJet은 거대한 부품보다는 매우 정밀한 다중 소재 프린팅에 더 적합하며, 항공우주 검증, 의료 애플리케이션 및 소비자 제품 설계에 완벽합니다.
• 배치 생산 능력: PolyJet은 서로 다른 색상, 재료 및 질감을 가진 여러 모델을 동일한 빌드에서 프린팅할 수 있어 고성능 프로토타이핑 워크플로우에 이상적입니다.
• Stratasys PolyJet 대형 프린터:

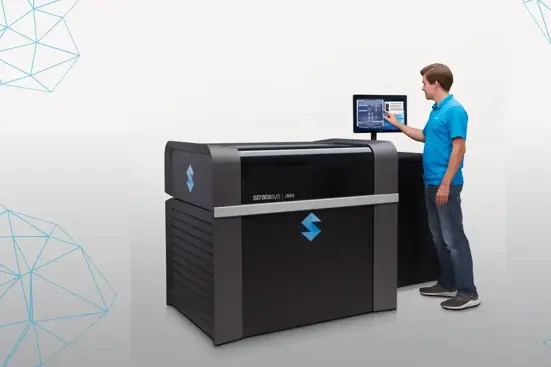

  • J850 Prime: 490 x 390 x 200 mm (19.5 x 15.5 x 8.0 in) – 견고하고 초현실적인 프로토타입을 위한 다중 소재 풀컬러 프린팅.
  • J850 Pro: 490 x 390 x 200 mm (19.5 x 15.5 x 8.0 in) – 고정밀 엔지니어링 프로토타이핑. 산업용 및 기능성 프로토타입을 위한 다양한 경질 및 유연 소재 지원.
  • J850 TechStyle: 460 x 360 x 50 mm (18.1 x 14.2 x 1.9 인치), 최대 ²m^² 직물 스트레치 – 직물 직접 3D 프린팅. 패션, 자동차 인테리어, 산업용 텍스타일을 위한 직물 3D 프린팅을 가능하게 합니다.
  • J850 Digital Anatomy: 490 x 390 x 200 mm (19.5 x 15.5 x 8.0 in) – 고급 의료 모델링. 수술 계획 및 의료 교육을 위한 매우 사실적인 해부학적 모델을 제작합니다.

그렇다면 대형 3D 프린터는 투자할 만한 가치가 있을까요?

이것이 핵심 질문입니다. 정말로 무엇을 만들고 싶은지에 달려 있습니다.

예를 들어, 소량 생산이나 프로토타입 제작에는 3D 프린팅이 더 비용 효율적입니다. 또한 매우 짧은 리드 타임을 제공하며 복잡한 형상 제작이나 신속한 디자인 반복이 용이합니다. 이러한 장점들은 많은 기업에게 상당한 비용 절감과 시장 출시 기간 단축으로 이어질 수 있습니다.

실제 응용 분야: 산업계에서 대형 3D 프린터를 사용하는 방법

대형 3D 프린터는 제조 산업이 생산할 수 있는 제품의 범위와 시장 출시 속도를 혁신적으로 변화시키고 있습니다. 그 이유는 다음과 같습니다:

• 경량 부품: 보잉과 NASA 같은 기업들은 대형 FDM 및 SAF 3D 프린팅을 활용해 가볍고 내구성 있는 항공기 부품을 제작함으로써 연료 소비를 줄이고 효율성을 높입니다.
• 풍동 시험: SLA 및 FDM 기술은 공기역학 시험용 고정밀 프로토타입을 생산하여 설계 반복 과정을 가속화합니다.

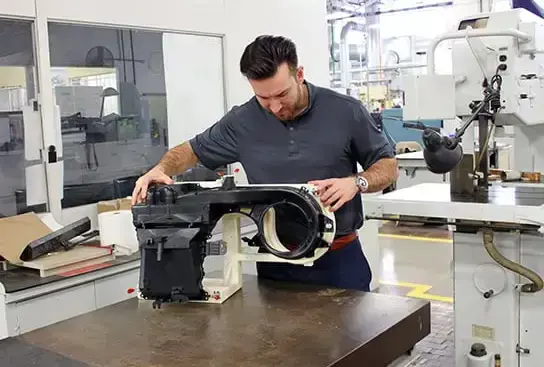

• 공급망 의존도 감소: 대형 3D 프린터로 현장에서 지그, 고정구 및 최종 사용 부품을 일괄 생산할 수 있습니다.

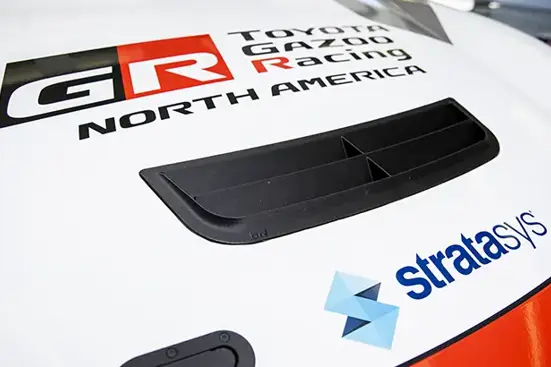

자동차 및 F1

• 실물 크기 프로토타입: 포드, BMW와 같은 제조업체들은 SLA, FDM 및 SAF 기술로 실물 크기 프로토타입, 지그 및 고정 장치를 프린팅하여 설계 프로세스를 간소화하고 리드 타임을 단축합니다.
• 맞춤형 공구: 대용량 3D 프린터로 맞춤형 공구 및 고정 장치를 생산하여 고성능 엔지니어링의 민첩성을 높입니다.
• 맞춤형 외관: 대형 3D 프린팅을 통해 미적 감각과 구조적 안정성을 모두 갖춘 정교한 건축 외관을 구현합니다.
• 건물 구성 요소: 이 기술을 통해 건물 전체 구획을 제작할 수 있어 시공 시간과 인건비를 절감합니다.

의료 및 의료 기기

• 해부학적 모델: 외과의는 수술 전 계획을 위해 매우 상세한 대형 또는 대량 해부학적 모델을 생성하기 위해 PolyJet 및 SLA 프린터를 사용하여 환자 결과를 개선합니다.
• 맞춤형 의수·의족: 대형 3D 프린팅은 맞춤형 의수·의족 제작을 용이하게 하여 환자의 편안함과 기능성을 향상시킵니다.
