EOAT(End-of-Arm Tooling, 또는 엔드 이펙터)는 로봇 팔 끝에 부착되어 부품 및 환경과 상호작용하는 특수 주변 장치를 의미합니다. 흔히 로봇의 ‘손’으로 묘사되는 EOAT는 집기, 감지, 용접과 같은 특정 기능을 수행할 수 있게 해줍니다. 제조 분야에서 3D 프린팅으로 제작된 EOAT를 사용하면 제품을 손상시키지 않으면서도 섬세하거나 복잡한 형상의 부품을 맞춤형으로 취급할 수 있습니다.
EOAT(End-of-Arm Tooling), 즉 엔드 이펙터는 로봇 팔 끝에 볼트로 고정되어 부품 및 주변 환경과 실제로 상호작용하는 장치입니다. 이를 로봇의 손이라고 생각하면 됩니다. 용도에 따라 물건을 잡거나, 감지하거나, 용접하거나, 또는 그 외의 완전히 다른 작업을 수행할 수 있습니다. 제조 분야에서 3D 프린팅으로 제작된 EOAT는 취급 대상인 특정 부품에 맞춰 설계할 수 있다는 점에서 유용합니다. 이는 표준 공구로는 손상될 수 있는 섬세한 부품이나 복잡한 형상의 부품을 다룰 때 특히 중요합니다.
대부분의 생산 환경에서 EOAT는 중단 없이 부품을 집어 올리고, 배치하고, 이동하는 등 일관성이 중요한 반복적이고 고속의 취급 작업을 위해 설계됩니다. 실제로 이는 부품 피킹, 배치 및 분류, 팔레타이징 및 포장, 조립 및 체결, 용접 및 가공, 검사 및 품질 관리 등 매우 광범위한 영역을 포괄합니다.
많은 생산 라인에서 동일한 로봇 시스템이 작업에 따라 서로 다른 공정 도구 또는 검사 도구를 사용할 수 있습니다. 따라서 EOAT 선택은 전체 시스템 성능에 있어 매우 중요합니다.
EOAT의 종류는 부품을 어떻게 집어 올리고 상호작용하는지에 따라 정의됩니다. 여기에는 물리적 힘을 사용하는 기계식 그리퍼, 흡입력을 이용하는 진공 시스템, 금속 부품을 위한 자석 시스템 등이 포함됩니다. 이러한 취급 도구는 공압 라인이나 서보 전기 모터로 구동되어, 산업용 로봇 및 로봇 시스템 내의 자동화 조립 과정에서 정밀한 힘 제어가 가능합니다.
로봇 그리퍼는 본질적으로 산업 자동화의 핵심 요소입니다. 이 장비는 부품을 집어 올리고, 고정하며, 이동시키는데, 원리 자체는 간단하지만 수행하는 작업의 범위는 매우 광범위합니다. 피킹 앤 플레이스, 조립, 검사 등 그 사이의 수많은 작업이 포함됩니다. 대부분의 그리퍼는 취급하는 부품의 형상에 맞춰 조정할 수 있기 때문에, 매우 다양한 생산 현장에서 널리 활용되고 있습니다.

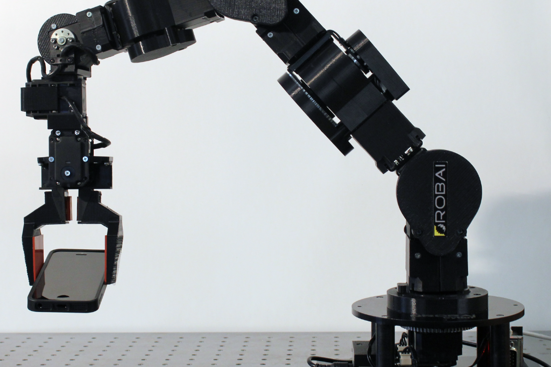

기계식 그리퍼는 조나 손가락을 이용해 부품을 고정합니다. 이 그리퍼는 산업용 로봇 분야의 믿음직한 주력 장비로, 강력하고 일관된 성능을 발휘하며 강성이 높은 부품에 특히 적합합니다. 다만 표면이 섬세하거나 형상이 복잡한 경우에는 성능이 다소 떨어질 수 있는데, 이 경우 해당 용도에 맞게 적용하기 위해 대개 맞춤형 설계 작업이 필요합니다.
진공 그리퍼는 작동 방식이 다릅니다. 클램핑 대신 흡입력을 이용해 부품을 들어 올리고 이동시킵니다. 따라서 평평하거나 매끄럽거나 가벼운 물체에 특히 적합하며, 속도가 중요한 포장 및 물류 분야에서 널리 사용됩니다. 하지만 그 신뢰성은 작업 대상 표면의 상태에 따라 좌우되므로, 밀착력이 떨어지거나 표면 품질이 일정하지 않으면 성능이 급격히 저하됩니다.

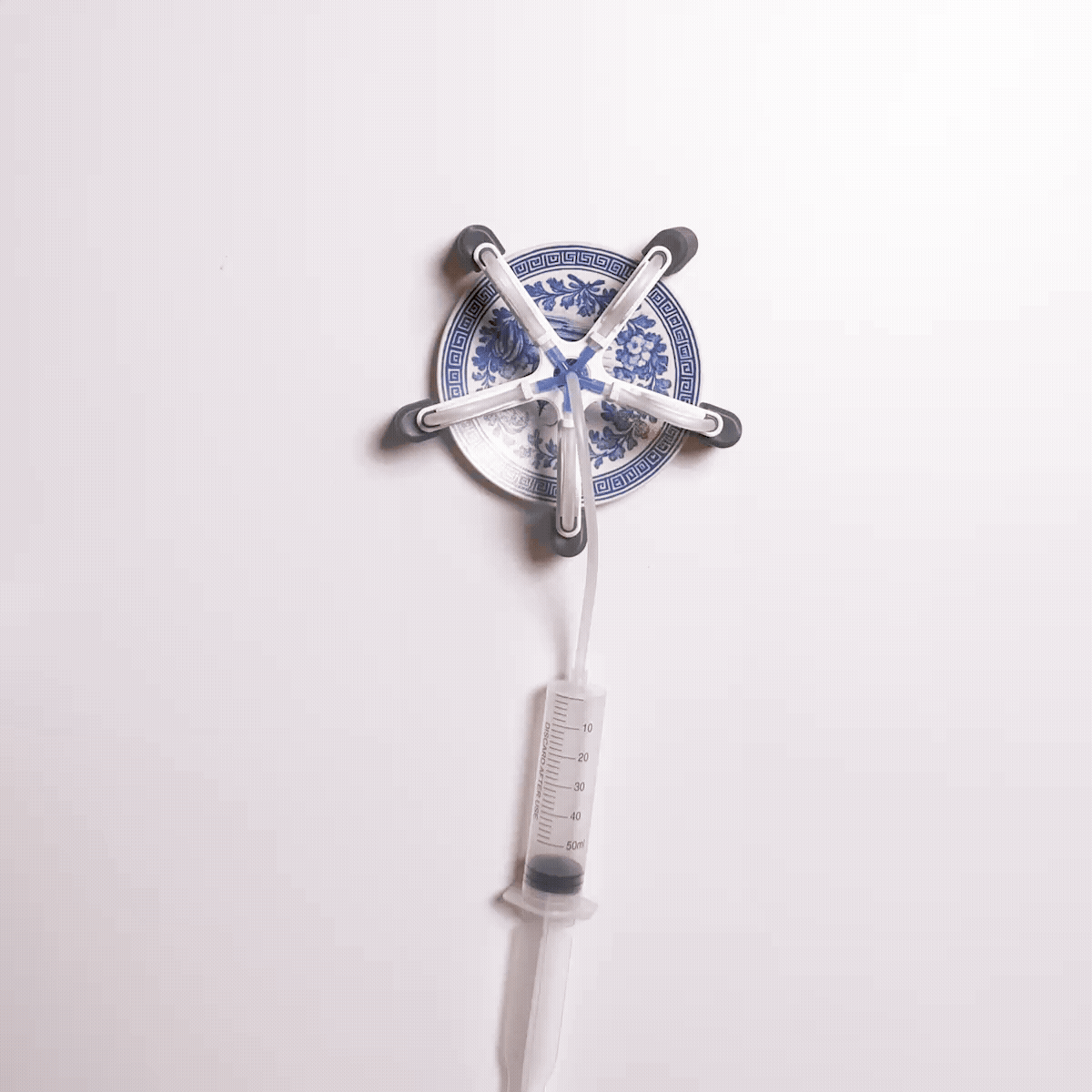

딱딱한 그리퍼는 섬세하거나 불규칙한 모양의 물체에 손상을 줄 수 있으므로, 이때 부드러운 그리퍼가 그 역할을 대신합니다. 엘라스토머와 이중 소재 설계 덕분에 부드러운 그리퍼는 부품의 형상에 맞서기보다는 이를 따라 움직일 수 있는 충분한 유연성을 갖추어, 그 과정에서 표면 전체에 힘을 고르게 분산시킵니다. 표면 보호가 절대적으로 필요한 모든 상황에서, 소프트 그리퍼는 대개 최적의 해결책입니다.
이 그리퍼들은 동력 구동 방식을 통해 움직임과 그립력을 제어합니다. 공압 시스템은 속도가 빠르고 비용 효율이 높은 반면, 서보 전기식 그리퍼는 정밀한 제어와 프로그래밍 기능을 제공합니다. 이 그리퍼들은 일정한 힘과 반복 정밀도가 중요한 자동화 조립 공정에서 흔히 사용됩니다.

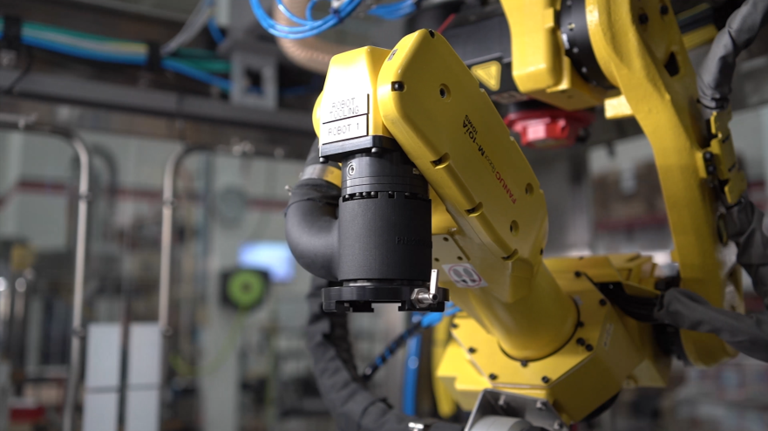

공구 교환기를 사용하면 생산 라인을 중단하지 않고도 로봇 팔이 서로 다른 EOAT 간에 교체할 수 있습니다. 동일한 시스템이 여러 종류의 부품이나 공정 단계를 처리하는 다품종 생산 환경에서 이러한 유연성은 가동 중지 시간을 단축하고, 각 작업마다 전용 로봇을 배치할 필요성을 없애줍니다.
마운팅 플랜지는 EOAT를 로봇 팔에 연결하여 안정적인 위치 정렬을 보장합니다. 표준화된 어댑터를 사용하면 다양한 산업용 로봇 간 호환성이 확보되며, 기존 자동화 시스템에의 통합이 간소화됩니다.
모든 EOAT 구성은 공구를 연결하고, 전원을 공급하며, 제어하는 몇 가지 핵심 구성 요소로 이루어져 있습니다. 이러한 요소들이 어떻게 상호 작용하는지 이해하는 것은 실제 생산 환경에서 일관된 성능을 발휘하는 신뢰할 수 있고 유연한 로봇 시스템을 구축하는 데 핵심입니다.
공압식 그리퍼와 서보 전기식 그리퍼는 모두 구동 장치를 사용하여 움직임과 그립력을 제어하지만, 그 방식은 서로 다릅니다. 공압 시스템은 빠르고 비용 효율적이어서 속도가 최우선인 경우에 적합합니다. 서보-전기식 그리퍼는 이러한 단순성을 일부 희생하는 대신 정밀한 제어와 프로그래밍 기능을 제공하므로, 일정한 힘과 반복성이 공정에 실제로 필요한 자동화 조립 작업에 더 적합합니다.
컴플라이언스 장치는 실제 조립 및 취급 과정에서 불가피하게 발생하는 미세한 정렬 오차를 처리합니다. 부품이나 로봇에 부하를 가하는 대신 이러한 변동을 흡수함으로써, 양쪽 모두를 보호하고 손상 위험 없이 일관된 결과를 유지합니다.
적절한 EOAT는 산업 자동화 환경에서 로봇 시스템의 실제 성능, 즉 사이클 타임, 일관성, 유연성, 그리고 공정에 필요한 수동 개입의 정도 등에 측정 가능한 차이를 만들어 냅니다.
적절한 EOAT를 사용하면 로봇 자체를 교체하지 않고도 하나의 로봇 시스템으로 다양한 부품 유형이나 공정을 처리할 수 있습니다. 제품이 변경될 때, 전체 설비를 변경하기보다는 종종 엔드 이펙터만 조정하면 됩니다.
팔 끝단의 질량이 줄어들면 로봇이 더 빠르게 움직일 수 있습니다. 고속 응용 분야에서는 이러한 효과가 빠르게 누적되며, EOAT의 무게를 소폭만 줄여도 처리량에 눈에 띄는 영향을 미칠 수 있습니다.
잘 설계된 EOAT는 모든 사이클에 걸쳐 일관된 위치 정확도를 유지하며, 이는 자동화된 조립, 검사 또는 공정 변동이 제품의 변동으로 직접 이어지는 모든 분야에서 중요합니다.
수작업 처리를 자동화하면 반복적인 작업이 사라집니다. 또한 무거운 하중, 날카로운 모서리, 고속 이동 등 실질적인 위험이 따르는 공정 단계에서 작업자를 멀리 떨어뜨릴 수 있으며, 이는 EOAT가 단순한 효율성 이상의 가치를 지닌 이유입니다.
적절한 EOAT를 사용하면 로봇 자체를 교체하지 않고도 하나의 로봇 시스템으로 다양한 부품 유형이나 공정을 처리할 수 있습니다. 제품이 변경될 때, 전체 설비를 변경하기보다는 종종 엔드 이펙터만 조정하면 됩니다.
팔 끝단의 질량이 줄어들면 로봇이 더 빠르게 움직일 수 있습니다. 고속 응용 분야에서는 이러한 효과가 빠르게 누적되며, EOAT의 무게를 소폭만 줄여도 처리량에 눈에 띄는 영향을 미칠 수 있습니다.
잘 설계된 EOAT는 모든 사이클에 걸쳐 일관된 위치 정확도를 유지하며, 이는 자동화된 조립, 검사 또는 공정 변동이 제품의 변동으로 직접 이어지는 모든 분야에서 중요합니다.
수작업 처리를 자동화하면 반복적인 작업이 사라집니다. 또한 무거운 하중, 날카로운 모서리, 고속 이동 등 실질적인 위험이 따르는 공정 단계에서 작업자를 멀리 떨어뜨릴 수 있으며, 이는 EOAT가 단순한 효율성을 넘어 그 가치를 입증하는 부분입니다.
EOAT는 자동차 조립, 의료 기기 제조, 식품 가공 등 다양한 산업 분야에서 널리 활용됩니다. 산업 분야에 따라 고속 분류, 정밀 용접, 무균 포장 등의 작업이 수행될 수 있지만, 그 근본적인 필요성은 동일합니다. 바로 대규모로 부품을 일관되고 안정적으로 취급하는 것입니다. 항공우주 및 전자 산업과 같은 첨단 분야에서는 복잡한 복합 재료와 민감한 반도체 웨이퍼를 손상 없이 취급하기 위해 맞춤형 공구를 사용합니다.

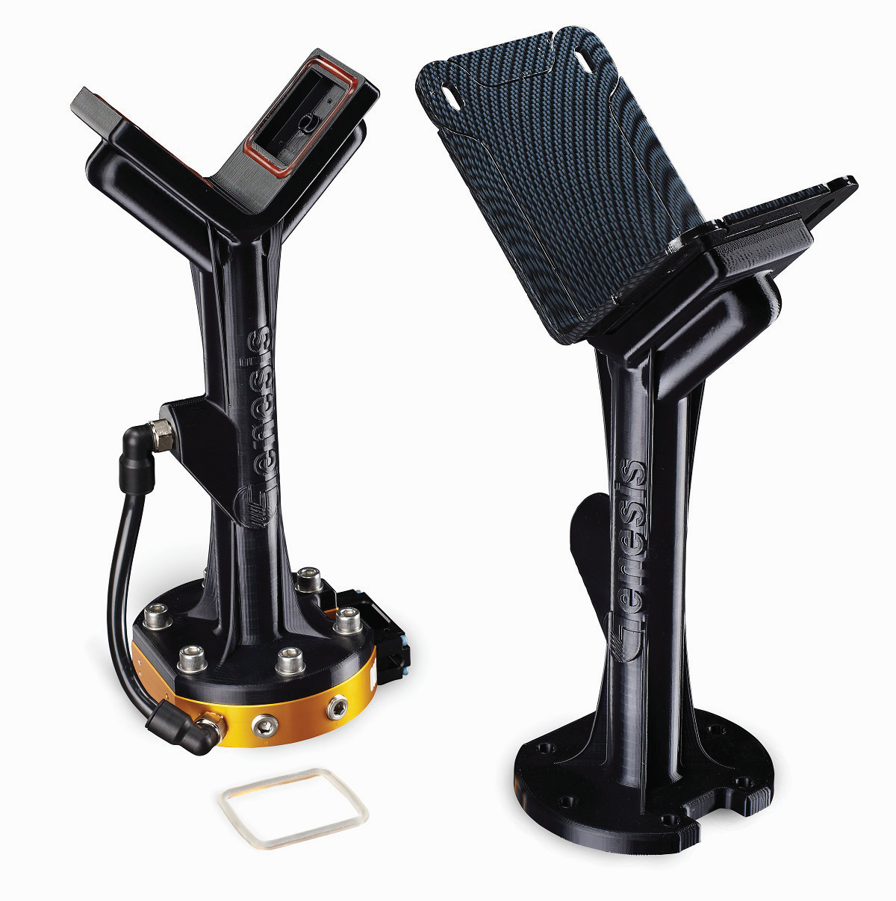

제네시스 시스템즈 그룹은 CNC 가공된 EOAT를 FDM® 3D 프린팅 그리퍼로 교체했습니다. 리드 타임은 20일에서 3일로 단축되었고, 비용은 90% 이상 절감되었으며, 그리퍼 자체의 무게도 35파운드에서 3파운드로 줄었습니다. 이는 로봇의 동작 속도를 높이고, 더 작고 저렴한 시스템을 전반적으로 운영할 수 있게 되었음을 의미합니다.

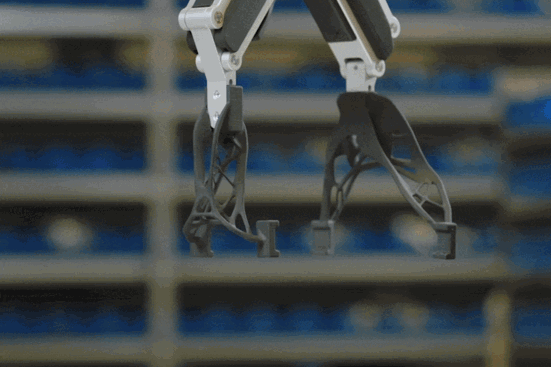

한 고객사의 사례에서, Götz Maschinenbau는 자사 시스템에 비해 너무 무거웠던 로봇 그리퍼를 재설계했습니다. SAF™ 기술과 PA11 소재를 활용하여 단 이틀 만에 가볍고 양산 가능한 공구를 제작했으며, 성능을 유지하면서 무게를 75%나 줄였습니다.
EOAT는 용접, 조립 및 자재 취급에 사용됩니다. 이러한 응용 분야에서는 대량 생산을 위해 강도, 내구성 및 반복성이 요구됩니다.

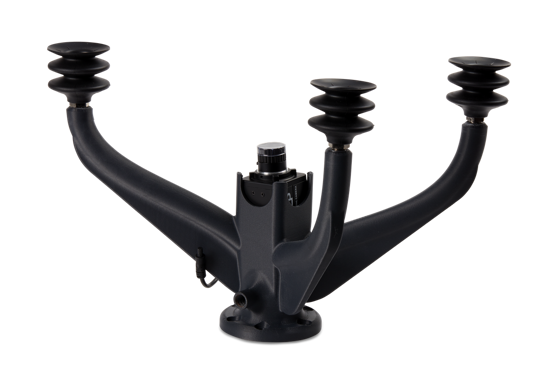

한 자동차 산업 분야의 응용 사례에서, 3D 프린팅으로 제작된 진공 그리퍼는 경량성과 높은 강성을 결합하여 고속 이송을 가능하게 했습니다. 이를 통해 로봇은 정확도를 저하시키지 않으면서 더 빠르게 가속하고 처리량을 향상시킬 수 있었습니다.
고속 픽 앤 플레이스(pick-and-place), 분류 및 팔레타이징 작업이 흔히 이루어집니다. 진공 기반 취급 도구는 속도가 최우선인 경량 및 고속 이동 제품에 매우 적합합니다. 한 포장 라인에서는 경량 EOAT를 통해 피킹 및 배치 속도를 분당 400개 부품까지 끌어올렸는데, 이는 주로 관성을 줄이고 툴 자체의 강성 대 중량 비율을 개선한 덕분입니다.

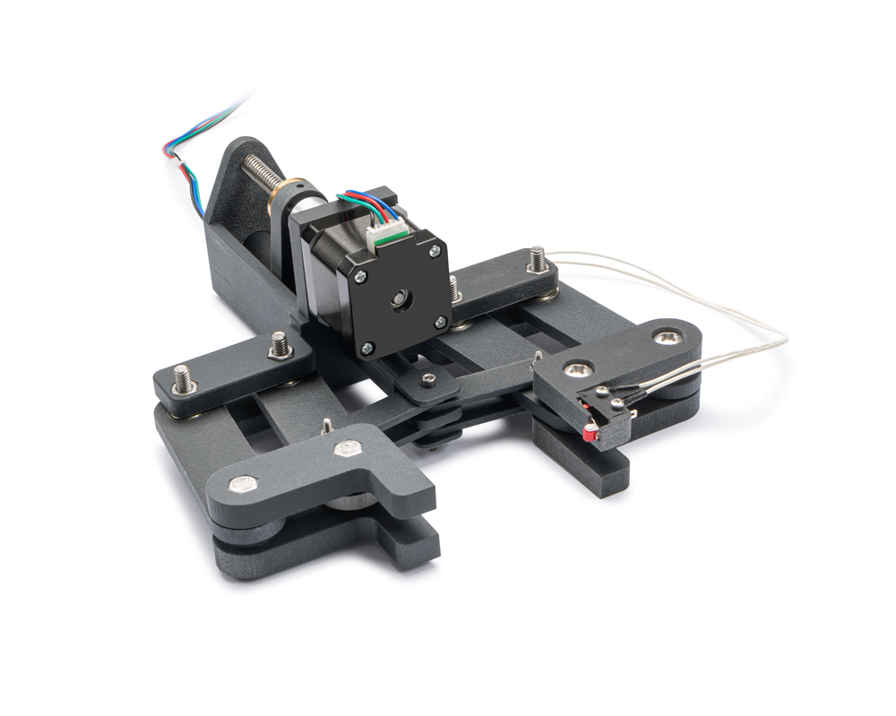

SAF™ 기반 툴링은 또 다른 실질적인 이점을 제공합니다. 단일 제작 공정에서 여러 개의 그리퍼를 생산할 수 있어 리드 타임과 비용을 절감하는 동시에 생산 라인 전반에 걸쳐 일관된 성능을 유지할 수 있습니다.

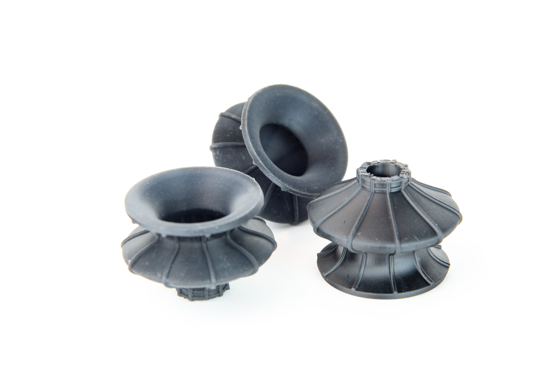

작고 섬세한 부품의 경우 실수를 용납할 여지가 거의 없습니다. 이 정도 규모의 손상이나 오염은 부품 전체를 망칠 수 있습니다. 소프트 터치 및 엘라스토머 기반 그리퍼가 일반적인 해결책으로, 표면에 자국을 남기지 않으면서도 부품을 안정적으로 다룰 수 있는 충분한 제어력을 제공합니다.
한 사례에서, 이중 소재 EOAT는 견고한 구조와 부드러운 접촉면을 결합하여 문제를 해결했습니다. 이 솔루션은 일관되게 그립할 수 있을 만큼 안정적이면서도, 잡은 부품을 훼손하지 않을 만큼 부드러웠습니다.
취급 도구는 표면을 긁지 않아야 하며 위생적인 환경에 적합해야 합니다. EOAT는 분류, 포장 및 제품 취급에 사용됩니다.

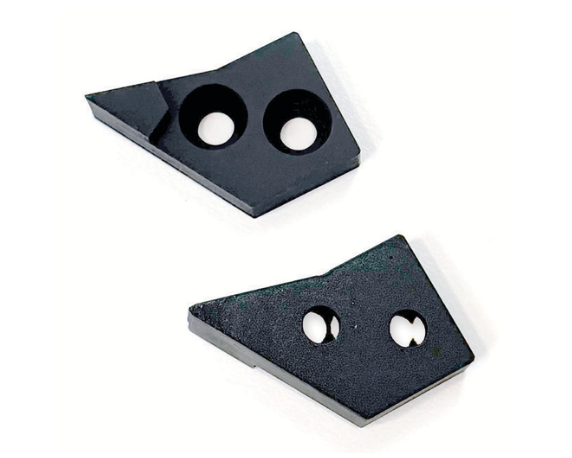

열가소성 EOAT 소재는 충격 흡수 효과가 뛰어나 제품에 흠집이나 자국이 생기는 것을 방지합니다. 따라서 표면 품질이 중요한 민감한 제품이나 완제품 취급에 매우 적합합니다.
복잡한 형상과 첨단 소재에는 맞춤형 EOAT 솔루션이 필요합니다. 경량 공구는 제어력을 향상시키고 로봇 시스템에 가해지는 부하를 줄여줍니다.
복합재 가공 분야에서는 부품마다 맞춤형 EOAT가 필요한 경우가 많습니다. 한 사례에서는 무거운 금속 그리퍼를 경량 공구로 교체하여 무게를 90% 이상 줄였으며, 이로 인해 로봇 속도가 향상되고 마모가 감소했습니다.
섬세한 부품, 엄격한 공차, 규제된 환경... 의료 기기 생산에서는 변동의 여지가 거의 없습니다. 한 사례에서 최적화된 EOAT는 공정에서 요구하는 정밀도를 유지할 수 있을 만큼 진동을 낮게 억제하면서, 대규모 생산에서도 일관되고 반복 가능한 취급을 가능하게 했습니다.
좋은 EOAT 설계는 제조 공정이 아니라 작업 자체에서 시작됩니다. 즉, 무엇보다 먼저 공작물의 특성, 적재 용량, 환경적 제약 조건을 면밀히 검토한 다음, 사이클 타임 목표치가 로봇 팔의 도달 범위가 가진 물리적 한계와 어떻게 조화를 이루는지 파악해야 합니다. 기성 부품을 사용하는 것이 타당한지, 아니면 맞춤형 3D 프린팅 솔루션에 투자할 가치가 있는지는 대개 공작물의 복잡성과 해당 응용 분야가 실제로 요구하는 정밀도 수준에 따라 결정됩니다.

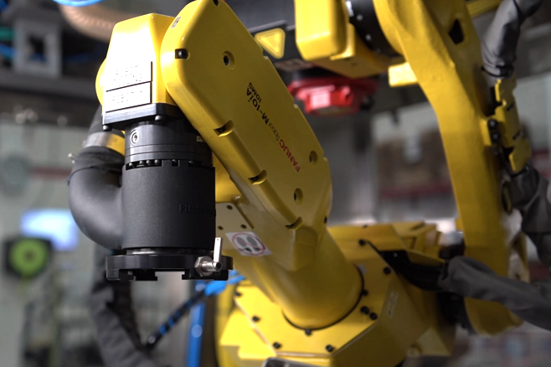

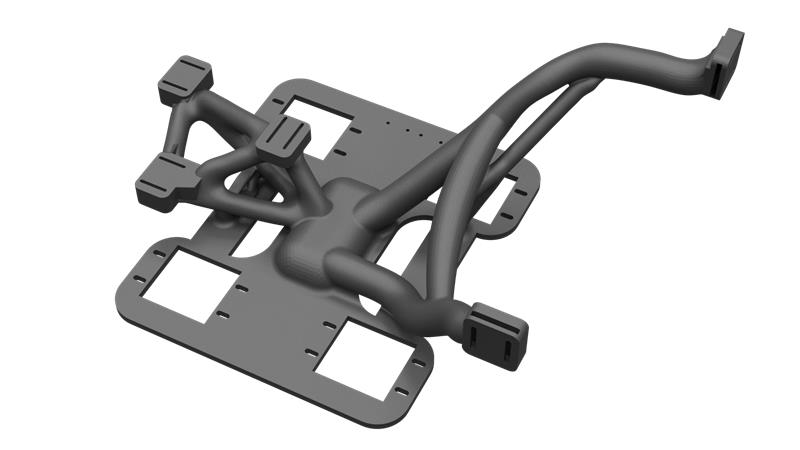

델코르는 SAF™ 3D 프린팅 기술을 활용하여 기존 적층 제조 방식에 비해 부품 제작 시간을 50% 단축하고 금형 비용을 60% 절감하는 동시에, 양산에 필요한 일관성을 유지했습니다.
형상, 크기, 무게 및 표면 상태는 모두 EOAT 설계에 영향을 미칩니다. 깨지기 쉽거나 불규칙한 형태, 또는 형상이 매우 다양한 부품의 경우, 해당 형상에 밀착되는 맞춤형 솔루션이 필요한 경우가 많습니다.

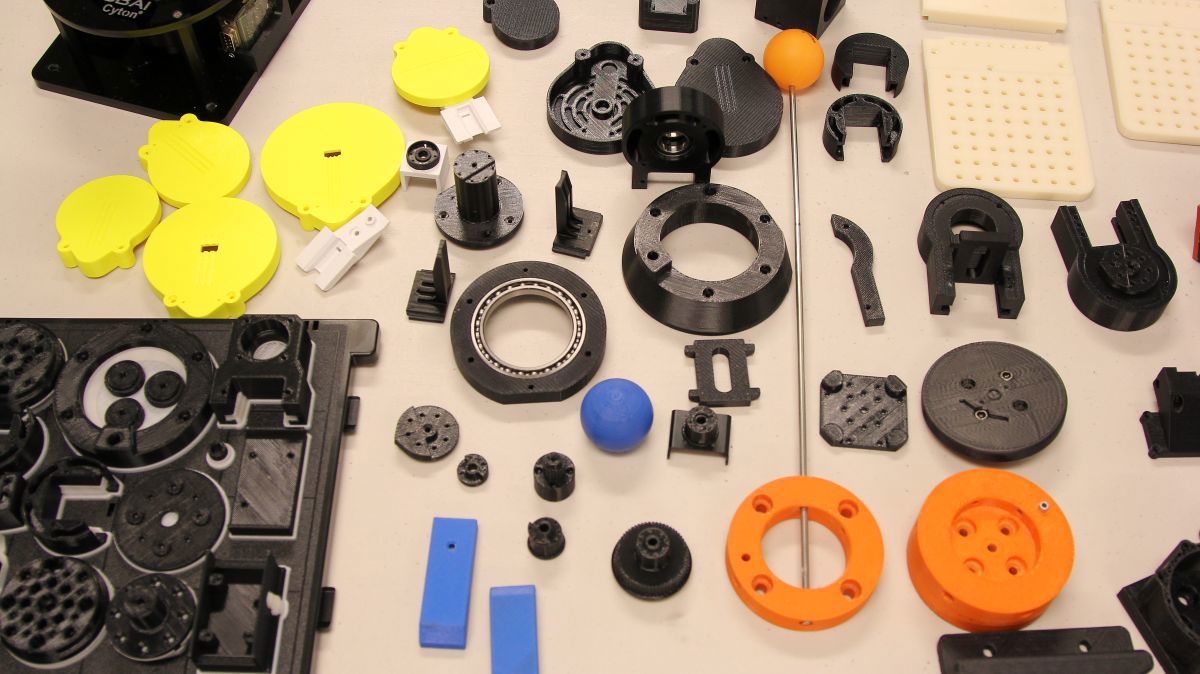

FDM® 및 SAF™ 기반 3D 프린팅을 활용하면 엔지니어들은 부품에 맞춰 EOAT를 설계할 수 있으며, 그 반대의 방식이 아닙니다. 여기에는 부드러운 촉감의 표면 추가, 진공 채널 통합, 또는 기계 가공이 어려운 유기적인 형상 제작 등이 포함됩니다.
실제 적용 시, 이를 통해 섬세하거나 복잡한 부품을 손상 없이 더욱 안정적으로 취급할 수 있습니다.
EOAT의 무게는 로봇 성능에 직접적인 영향을 미칩니다. 툴링이 무거울수록 사용 가능한 적재량이 줄어들고, 도달 거리가 제한되며, 시간이 지남에 따라 모터와 관절의 마모가 가속화됩니다.
열가소성 플라스틱으로 제작된 3D 프린팅 EOAT는 금속에 비해 무게를 최대 90%까지 줄일 수 있어, 효율성과 수명에 실질적인 차이를 만들어 냅니다.
또한 설계 과정에서 내부 밀도를 조절하여 강도가 필요한 부분에는 재료를 추가하고, 그 외의 부분에서는 재료를 줄일 수 있습니다.
사이클 시간은 종종 자동화의 주요 동인입니다. 더 빠른 생산을 위해서는 관성을 최소화하고 빠른 가속을 지원하는 EOAT가 필요합니다.
FDM® 및 SAF™ 시스템에 사용되는 경량 고강성 소재를 사용하면 정확도를 저하시키지 않고도 로봇이 더 빠르게 움직일 수 있습니다. 포장 응용 분야의 경우, 이를 통해 최적화된 EOAT 설계를 사용하여 분당 최대 400개의 부품을 처리할 수 있게 되었습니다.
로봇 팔 끝단의 공구 질량을 줄이는 것은 사이클 시간에 직접적이고 측정 가능한 영향을 미칩니다.
온도 변화, 먼지, 습기, 화학 물질 등으로 인해 공장 환경은 공구에 큰 부담을 주므로, 소재 선택이 중요합니다. 엔지니어링 등급 열가소성 플라스틱, 특히 P3™ DLP에 사용되는 소재는 화학 물질, 충격 및 마모에 대한 내성이 뛰어납니다.
통합 설계도 도움이 됩니다. 예를 들어, 밀폐형 진공 채널을 사용하면 가장 먼저 고장이 나는 경향이 있는 노출된 호스와 외부 부품을 제거할 수 있습니다.
기성품 EOAT는 단순하고 반복 가능한 응용 분야에서는 충분히 제 역할을 합니다. 부품이 복잡해지거나 성능 요구 사항이 엄격해지면 맞춤형 툴링이 필요해집니다. 어쨌든 대부분의 실제 솔루션은 성능과 비용의 적절한 균형을 맞추기 위해 3D 프린팅 구조물과 기성품 액추에이터, 밸브, 진공 컵을 결합하여 그 중간 정도에 위치하게 됩니다.
기존의 맞춤형 공구 제작은 CNC 가공을 의미하며, 리드 타임이 수 주에 달하고 공구당 수천 달러의 비용이 듭니다. FDM®, P3™ DLP 및 SAF™ 기반 3D 프린팅을 사용하면 동일한 작업을 사내에서 며칠 만에 완료할 수 있으며, 일반적으로 리드 타임을 70~85% 단축하고 비용을 75~85% 절감할 수 있습니다. 그 외에도 실질적인 이점은 반복 작업입니다. 툴을 신속하게 재인쇄할 수 있다면, 엔지니어들은 초기 단계에서 설계를 확정하고 그 결과에 만족해야 하는 대신, 실제 환경에서 테스트를 수행하며 시간이 지남에 따라 설계를 개선해 나갈 수 있습니다.
제조업체들은 비용, 속도, 성능과 관련된 일반적인 문제점을 해결할 수 있다는 점에서 EOAT 생산에 3D 프린팅을 점점 더 많이 활용하고 있습니다. 기존의 EOAT는 조립이 필요한 여러 부품으로 구성되는 경우가 많습니다. 적층 제조를 활용하면 이러한 부품들을 하나의 부품으로 통합할 수 있어, 조립 시간과 비용을 절감하고 잠재적인 고장 지점을 줄일 수 있습니다.
3D 프린팅을 통해 사내 제작이 가능해지므로, 팀은 외부 공급업체에 의존하지 않고도 공구를 신속하게 제작하고 수정할 수 있습니다.
설계 유연성은 주요 장점 중 하나입니다. 엔지니어들은 다음과 같은 작업을 수행할 수 있습니다:
이를 통해 조립의 복잡성을 줄이고 일반적인 고장 지점을 제거할 수 있습니다. 도요타의 사례를 확인해 보세요.

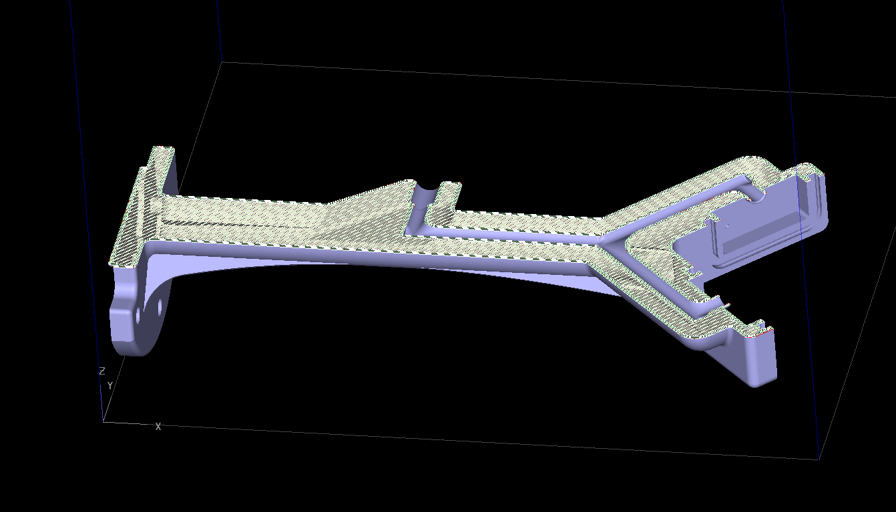

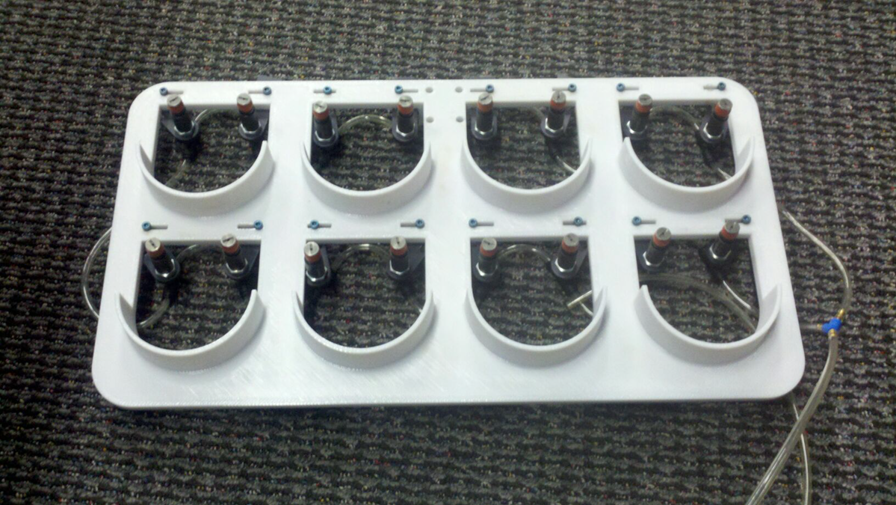

적층 제조를 통해 내부 진공 채널, 내장형 하드웨어, 부품 식별 기능 등을 공구에 직접 구축할 수 있어 외부 부품의 필요성을 줄이고 전체 시스템을 단순화할 수 있습니다.
경량화 또한 또 다른 주요 이점입니다. 로봇의 속도는
로봇이 이동해야 하는 무게에 의해 제한됩니다. 경량 EOAT는 로봇 팔에 가해지는 부하를 줄여 더 빠른 움직임과 마모 감소를 가능하게 합니다. 무게 16kg의 금속 EOAT를 1.5kg의 3D 프린팅 폴리머 제품으로 교체하면 속도가 10배 향상됩니다.

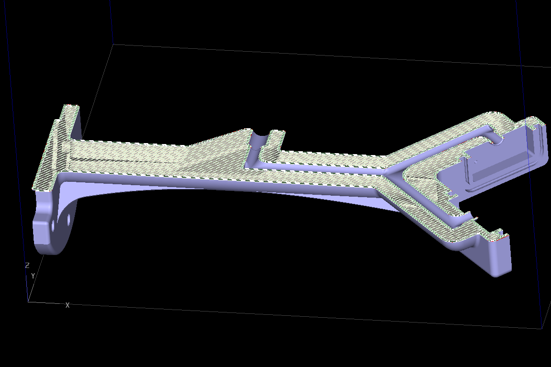

한 고객의 적용 사례에서, 제작에 20일이 소요되고 비용이 약 8,000달러였던 맞춤형 금속 그리퍼를 3일 만에 제작할 수 있는 3D 프린팅 공구로 대체했습니다. 무게는 35파운드에서 3파운드로 줄어들었고, 진공 채널이 설계에 직접 통합되어 외부 호스가 완전히 사라졌습니다.
일부 EOAT는 시중에서 쉽게 구할 수 있으며, 이는 단순하고 표준화된 용도의 경우 종종 좋은 선택지입니다.
하지만 부품이 복잡하거나 공차가 엄격한 경우에는 특정 용도에 맞춰 설계된 맞춤형 공구를 제작하는 것이 대개 더 유리합니다. 이를 외주 업체에 맡기면 수주일의 리드 타임이 소요되며, 때로는 그보다 더 오래 걸리기도 합니다. 사내에서 3D 프린팅하면 다음 날 아침이면 완성됩니다. 다음과 같은 경우에는 기성품 EOAT를 사용하십시오:
다음과 같은 경우에는 3D 프린팅된 EOAT를 사용하십시오:
마지막 시나리오는 유연성, 속도, 성능이 모두 조화를 이루어야 하고, ‘일률적인 접근 방식’으로는 거의 해결되지 않는 소량 다품종 생산 환경에서 가장 중요합니다.
EOAT는 로봇 시스템에서 사소한 세부 사항처럼 보일 수 있지만, 속도, 신뢰성 및 제품 품질에 직접적인 영향을 미치며, 무언가 변경되었을 때 전체 시스템이 얼마나 빠르게 적응할 수 있는지를 결정합니다. 많은 제조업체에게 있어, 이는 로봇 자체를 건드리지 않고도 개선을 이룰 수 있는 가장 실용적인 부분 중 하나입니다.
