한눈에 보기: 3D 프린팅을 활용하면 컴퓨터 도면을 실제 시제품으로 신속하게 구현할 수 있어, 아이디어를 테스트하고 더 나은 설계 결정을 조기에 내릴 수 있습니다. 3D
프린팅을 통해 시제품을 몇 주가 아닌 몇 시간 또는 며칠 만에 제작할 수 있으므로, 개발 과정을 더 빠르게 반복하고 지연 시간을 줄일 수 있습니다. 신속한 프로토타이핑을 활용하면 금형 제작이나 양산에 착수하기 전에 형태, 적합성, 기능 및 사용자 경험을 평가할 수 있습니다. 검증해야 할 사항에 따라 프로토타입은 단순한 컨셉 모델부터 고충실도의 시각적·기능적 모델에 이르기까지 다양하게 제작될 수 있습니다.
3D 프린팅을 활용한 신속 시제품 제작은 이제 현대 제품 개발의 핵심 요소가 되었습니다.
외주 제작된 모델을 몇 주 동안 기다리거나 초기 단계에서 금형 제작에 착수하는 대신, 신속한 프로토타이핑을 활용하면 디지털 설계에서 물리적 프로토타입으로 단 며칠, 심지어 몇 시간 만에 전환할 수 있습니다. 3D 프린팅을 활용한 신속한 프로토타이핑을 사용하는 디자이너와 엔지니어는 아이디어를 더 빠르게 탐구하고, 가정을 조기에 검증하며, 수리 비용이 많이 들기 전에 문제를 발견할 수 있습니다.
물리적 시제품은 부품 간의 결합 방식, 제품을 손에 쥐었을 때의 느낌, 기본적인 사용 시 구성 요소가 예상대로 작동하는지 여부 등 화면상으로는 파악하기 어려운 문제들을 드러낼 수 있습니다. 개발 과정의 단계에 따라 3D 프린팅으로 제작된 신속 시제품은 단순한 개념 모델이 될 수도 있고, 보다 현실적이고 정교한 시제품이 될 수도 있으며, 각각은 서로 다른 유형의 의사결정을 뒷받침합니다.
이 가이드에서는 디지털 설계부터 프린팅, 테스트, 반복 작업에 이르기까지 3D 프린팅을 활용한 신속 프로토타이핑의 작동 원리를 설명합니다.
3D 프린팅을 활용한 신속 프로토타이핑이란 디지털 설계를 물리적 프로토타입 모델로 신속하게 전환하는 것을 의미합니다. 이를 통해 팀은 제품이 양산에 들어가기 전에 아이디어를 테스트하고, 설계를 확인하며, 개선할 수 있습니다.
금형 제작, 기계 가공 또는 외부 공급업체를 기다릴 필요 없이 CAD 설계에서 바로 물리적 부품으로 넘어갈 수 있습니다. 설계를 변경하고, 다시 출력하며, 짧은 주기로 재테스트할 수 있기 때문에, 변경이 더 간단하고 비용이 적게 드는 초기 단계에서 설계, 적합성 또는 사용성 문제를 더 쉽게 파악할 수 있습니다.
Trek Bicycle과 같은 기업들은 래피드 프로토타이핑을 활용하여 초기 단계부터 실제와 유사한 부품을 손에 쥐게 함으로써, 팀원들이 가설이나 화면상의 검토가 아닌 실제 사용 환경에서의 피드백을 바탕으로 의견을 조율할 수 있도록 돕습니다.

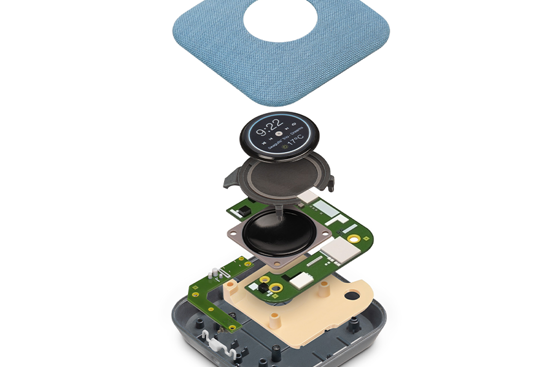

모든 프로토타입이 완성된 제품처럼 보이거나 작동할 필요는 없습니다.

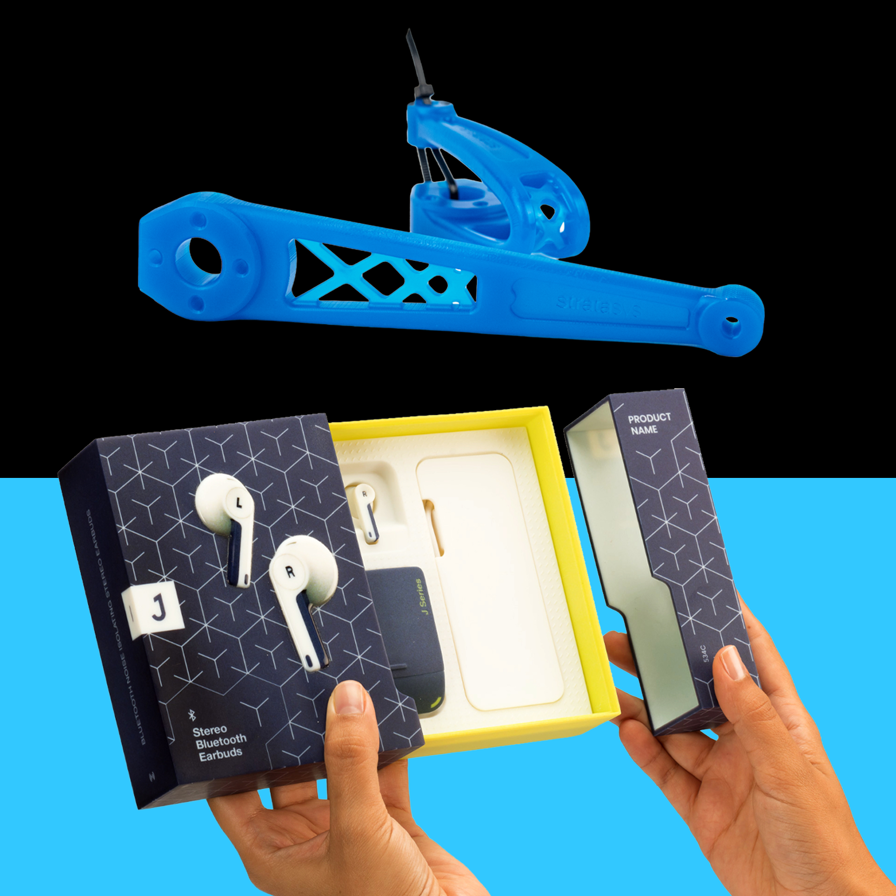

“프로토타입의 충실도”란 프로토타입이 외관, 소재의 특성, 기능 면에서 의도된 최종 디자인과 얼마나 일치하는지를 의미합니다. 적절한 충실도 수준을 선택하면 시간, 비용, 노력을 낭비하지 않고도 필요한 질문에 대한 답을 얻을 수 있습니다.
로우 피델리티(Low-fidelity) 프로토타입은 아이디어 탐색, 개념 비교, 기본적인 형태 및 인체공학적 설계 확인이 주된 목표인 개발 초기 단계에서 유용합니다. 로우 피델리티 모델은 제작이 빠르고 수정이 쉬워 신속한 반복 작업에 이상적입니다.
개발이 진행됨에 따라 고충실도 프로토타입의 가치는 더욱 커집니다. 최종 제품을 더 가깝게 반영하는 방식으로 색상, 표면 마감, 조립 적합성, 조립 과정 및 사용자 상호작용을 평가할 수 있습니다. 이해관계자들이 디자인을 검토할 때, 최종 디자인의 거의 완벽한 모델을 직접 손에 쥐게 되면 의사결정이 더 빠르게 확정됩니다.

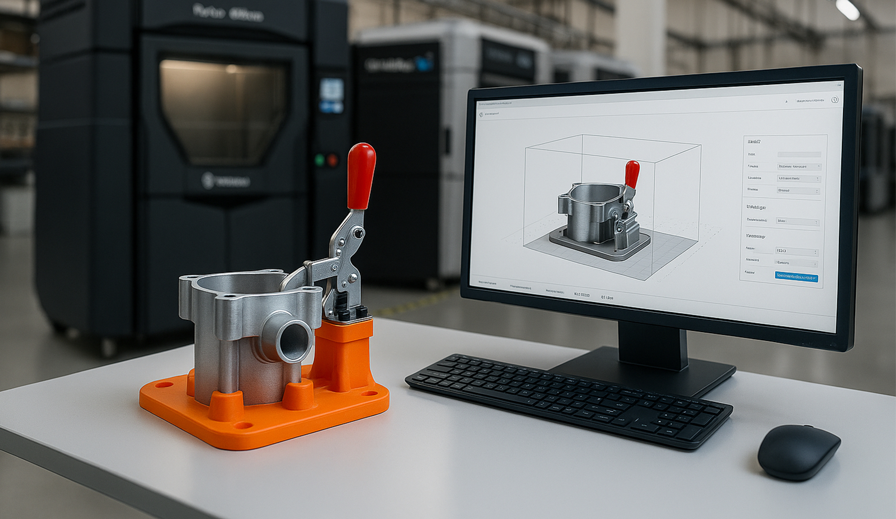

3D 프린팅을 활용한 신속 시제품 제작은 디지털 워크플로를 통해 금형 제작이나 복잡한 설정이 필요 없이 CAD 설계에서 물리적 시제품으로 신속하게 전환할 수 있게 해줍니다.
먼저 시제품의 형상과 특징을 정의하는 CAD 모델로 작업을 시작합니다. 슬라이싱 또는 인쇄 준비 소프트웨어는 설계를 3D 프린터가 실행할 수 있는 명령어로 변환하여 인쇄를 위한 파일을 준비합니다. 그런 다음 프린터는 적층 제조 공정을 통해 시제품을 제작하며, 제어된 환경에서 점진적으로 부품을 쌓아 올리고 필요한 부분에만 재료를 추가합니다.
CAD에서 바로 출력된 부품으로 넘어갈 수 있기 때문에, 적층 제조를 활용한 신속한 프로토타이핑은 설계를 진행하면서 신속하게 반복하고 개선할 수 있게 해줍니다.
래피드 프로토타이핑은 본질적으로 유연하지만, 대부분의 3D 프린팅 프로젝트는 아이디어 구상 단계에서 물리적 테스트 단계로 이어지는 공통된 과정을 체계적이고 반복 가능한 방식으로 따릅니다.

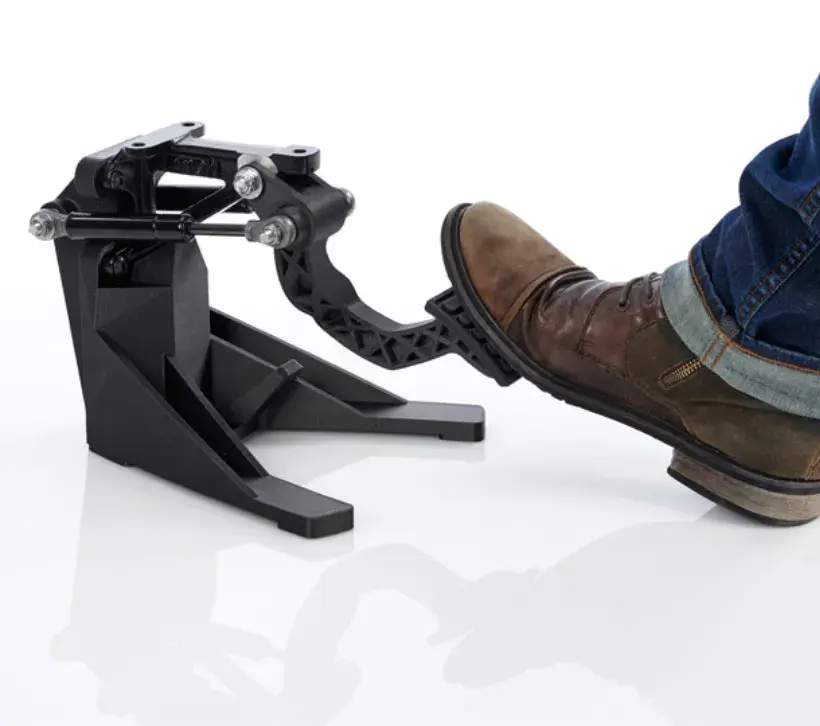

신속 시제품 제작 프로세스는 검증해야 할 대상을 정의하는 것에서 시작됩니다. 이는 전체적인 형태, 기본적인 조립 적합성, 또는 초기 기능 요구사항일 수 있습니다. 이러한 의도를 테스트에 필요한 세부 수준을 반영한 CAD 모델로 구현합니다.
디자이너는 형태와 사용성에 중점을 두는 반면, 엔지니어는 치수, 공차 및 조립 과정을 고려합니다. 이 단계를 초기 단계에서 정확히 설정하면 각 시제품이 유용한 피드백을 제공하도록 보장하는 데 도움이 됩니다.
신속 프로토타이핑을 위한 3D 프린팅에서 가장 중요한 단계 중 하나는 작업에 적합한 방법을 선택하는 것입니다.
신속한 프로토타이핑 워크플로우에서 다양한 3D 프린팅 기술은 빠른 컨셉 모델부터 고정밀 기능성 부품 및 사실적인 시각적 모델에 이르기까지 각기 다른 목표를 지원합니다.
초기 단계에서 올바른 방법을 선택하면 신속한 프로토타이핑 프로세스의 효율성을 유지하고, 각 반복 작업이 테스트하려는 구체적인 질문에 대한 답을 제공하도록 보장하는 데 도움이 됩니다.
재료 선택은 프로토타입을 통해 얻을 수 있는 정보에 영향을 미칩니다.
신속 프로토타이핑 소재는 외관, 표면 품질, 사실성을 고려하여 선택하거나, 강도, 유연성, 기능적 성능을 고려하여 선택할 수 있습니다.
3D 프로토타이핑 재료를 프로토타입의 목표에 맞추면, 팀은 추가적인 시간, 비용 또는 복잡성을 가중시키지 않고도 훨씬 더 신뢰할 수 있는 피드백을 얻을 수 있습니다. 아래에서 재료에 대해 더 자세히 살펴보겠습니다.
이 단계에서 3D 프린터는 디지털 모델을 실제 부품으로 변환합니다. 3D 프린터가 프로토타입을 제작하며, 방향 및 해상도와 같은 설정을 통해 정확도, 표면 품질, 제작 시간에 영향을 줄 수 있습니다.
이 공정은 반복 가능하기 때문에, 팀은 신속한 프로토타입 제작 워크플로우를 빠르게 진행할 수 있으며, 처음부터 다시 시작하지 않고도 여러 번의 반복 작업을 수행할 수 있습니다.
후처리에는 일반적으로 지지대 제거 및 세척과 같은 작업이 포함됩니다. 프로토타입이 보여줘야 할 내용이나 사용 중인 기술에 따라, 프로토타입 마감 작업에는 표면을 가볍게 다듬거나 기본적인 디테일 작업을 하는 것도 포함될 수 있습니다.
신속한 프로토타이핑 프로세스가 빠르고 집중적으로 진행될 수 있도록 마감 작업을 프로토타입의 최종 목표에 맞춰 진행하십시오. 이를 통해 반복 작업, 버전 비교 및 그로부터의 학습이 더 쉬워져야 합니다.
신속 프로토타이핑 워크플로의 마지막 단계는 프로토타입을 테스트하고, 그 결과를 바탕으로 다음 수정 작업을 계획하는 것입니다. 신속 프로토타입 테스트는 프로토타입이 검증해야 할 내용에 따라 시각적 검토, 조립 적합성 및 조립 점검, 공차 확인, 또는 기능 테스트를 의미할 수 있습니다.
이러한 '테스트와 반복'의 순환 과정이 바로 래피드 프로토타이핑의 반복 가능한 단계를 진정으로 효과적으로 만드는 요소입니다. 각 반복 과정은 설계를 개선하고, 문제를 조기에 파악하며, 양산 전 위험을 줄이는 데 기여합니다.
최고의 3D 프로토타이핑 소재란 프로토타입을 통해 파악하고자 하는 사항에 부합하는 소재를 말합니다. 신속 프로토타이핑에서는 전체적으로 '최고'라고 할 수 있는 단일 소재가 존재하지 않습니다. 올바른 선택은 외관, 적합성, 내구성, 또는 기본적인 기능적 성능을 확인하려는지에 따라 달라집니다.
경우에 따라서는 최종 제품과 동일한 소재로 프로토타입을 제작하는 것이 최선의 선택일 수 있습니다. 이는 제품이 실제 사용 환경에서 어떻게 작동할지에 대한 가장 정확한 통찰력을 제공하기 때문입니다.
하지만 대부분의 경우, 래피드 프로토타이핑 소재는 현실성, 속도, 실용성 사이의 균형을 맞추기 위해 선택됩니다. 테스트해야 할 특성을 최대한 유사하게 재현하는 소재를 선택하면, 개발 과정을 지연시키지 않으면서도 신뢰할 수 있는 피드백을 얻고 확신에 찬 결정을 내릴 수 있습니다.
최적의 신속 시제품 제작 소재를 선택하는 것은 시제품을 통해 무엇을 검증하고자 하는지에 달려 있습니다. 개발 단계에 따라 적합한 소재가 다르며, 올바른 소재를 선택해야 시제품이 오해의 소지가 있는 결과 대신 유용하고 신뢰할 수 있는 통찰력을 제공할 수 있습니다.
프로토타입 소재의 특성은 외관의 사실성, 사용 시의 작동 방식, 그리고 마모되기 전까지 취급하거나 테스트할 수 있는 기간에 직접적인 영향을 미칩니다. 각 제작 단계의 목표에 맞는 신속 프로토타이핑 소재를 선택하면, 아직 그 정도의 정밀도가 필요하지 않은 프로토타입을 과도하게 설계하지 않고도 더 이른 시점에 더 나은 결정을 내릴 수 있습니다.

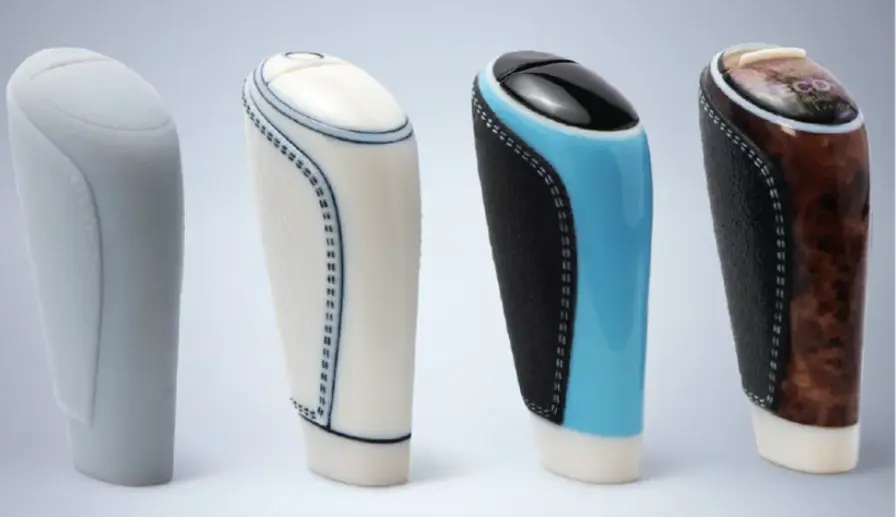

시각적 및 사용자 경험 평가를 위해 디자이너들은 정확한 색상, 투명도, 표면 질감, 미세한 디테일을 구현할 수 있는 소재를 선택하는 경우가 많습니다. 이러한 신속 프로토타이핑 소재를 사용하면 CMF(색상, 소재, 마감)를 더 쉽게 평가하고, 빛이 표면과 어떻게 상호작용하는지 파악하며, 제품이 손에 쥐었을 때의 느낌을 평가할 수 있습니다.
이러한 피드백은 저정밀도 모델이나 단순한 디지털 도면만으로는 얻기 어려우며, 특히 이해관계자들이 디자인을 검토할 때 매우 유용합니다.
기능성 프로토타이핑은 실제 사용 환경에서 부품이 어떻게 작동하는지 테스트하는 데 사용됩니다. 여기에는 기계적 강도, 내구성, 적합성 평가뿐만 아니라 정전기 방전(ESD) 특성, 고온 성능, 또는 화염·연기·독성(FST) 규정 준수 여부와 같은 특정 기능적 요구 사항의 검증도 포함되는 경우가 많습니다.
FDM, PolyJet, SAF, SLA 및 P3 DLP와 같은 기술은 다양한 성능 특성을 지닌 광범위한 소재를 제공함으로써 기능 테스트를 지원하며, 팀이 양산 단계로 넘어가기 전에 설계가 기계적 요구사항과 응용 분야별 요구사항을 모두 충족하는지 확인할 수 있도록 돕습니다.
아래 표는 시제품 제작용 소재의 예시와 일반적인 용도를 보여줍니다. 소재 선택은 항상 시제품의 구체적인 요구 사항을 기반으로 해야 하며, 여기에 나열된 것 외에도 다양한 추가 옵션이 있습니다.
|
소재 |
주요 특성 |
기술 |
사용 가능한 변형 |
가장 적합한 용도 |
|
견고하고 내충격성이 뛰어나며 가공 및 수정이 용이함 |
FDM |
표준 및 고성능 ABS 등급 |
범용 프로토타입, 조립 적합성 확인, 기본 기능 테스트 |
|
|
ABS와 유사하며 자외선 및 내후성이 향상됨 |
FDM |
다양한 색상 옵션 |
내구성이 필요한 실외용 프로토타입, 인클로저, 외관 모델 |
|
|
ABS보다 강도가 높고 내열성이 뛰어나며, 충격 성능이 우수함 |
FDM |
표준 PC-ABS 블렌드 |
기능성 시제품, 스냅핏, 하우징, 초기 기계적 검증 |
|
|
높은 강도, 강성 및 내열성 |
FDM |
제한된 색상 옵션 / 특수 블렌드 |
하중 지지 부품, 구조적 테스트, 기능성 어셈블리 |
|
|
ULTEM™ 9085 / 1010 수지 |
높은 강도, 높은 내열성, 화학적 안정성 |
FDM |
산업용 열가소성 수지 |
고급 기능성 프로토타입, 고성능 엔지니어링 검증 |
|
강인함, 피로 저항성, 우수한 치수 안정성 |
SAF |
단일 PA12 분말 배합 |
기능성 시제품, 하우징, 반복적인 정밀도가 요구되는 부품 |
|
|
유연성, 내충격성, PA12보다 더 높은 연성 |
SAF |
단일 바이오 기반 PA11 배합 |
스냅 피팅, 리빙 힌지, 반복적인 하중을 가하는 기능 테스트 |
|
|
강성, 매끄러운 표면 마감, 정확한 색상 재현 |
PolyJet |
디지털 색상 혼합을 통한 컬러 및 그레이스케일 옵션 |
시각적 프로토타입, CMF 검증, 프레젠테이션용 모델 |
|
|
유연하고 고무와 같은 특성과 내인열성 |
PolyJet |
다양한 쇼어 경도 |
소프트 터치 부품, 그립, 씰, 버튼 |
|
|
정밀한 디테일과 함께 ABS와 유사한 기계적 특성을 구현 |
PolyJet |
디지털 방식으로 혼합된 PolyJet 소재 |
기능성 미적 모델, 조립체, 피팅 및 촉감 테스트 |
|
|
기존 PolyJet 소재 대비 향상된 내구성과 강도 |
PolyJet |
단일 경질 소재 |
반복적인 취급, 기능성 미적 프로토타입, 상호작용 테스트 |
|
|
탁월한 표면 마감 처리와 내구성이 뛰어나며 내충격성이 뛰어난 포토폴리머; 인쇄가 용이합니다. |
P3 DLP |
|
미관과 견고성이 중요한 기능성 응용 분야 |
|
|
ESD 안전; 고온 및 내화학성이 뛰어나고 강성이 있어 고부하 용도에 적합 |
P3 DLP |
|
ESD 특성 또는 고온 내성이 필요한 기능성(고하중) 프로토타입, 하우징, 인클로저 |
|
|
매끄러운 표면 마감; 방수 및 내습성; 우수한 치수 안정성 |
SLA |
블랙 |
매끄러운 마감이 필요한 기능성 시제품, 유체 흐름 모델, 하우징 및 미관 부품 |
|
|
높은 강성과 내열성; 치수 안정성을 위한 세라믹 충전 |
SLA |
|
고온 테스트, 금형 시제품 및 강성과 열적 안정성이 필요한 용도 |
|
|
내구성이 뛰어나고 피로 강도가 높은 폴리프로필렌으로 내화학성이 우수함; 기밀 및 수밀 용도에 적합 |
SAF |
|
유체 연결부, 파이프 피팅, 스냅핏 부품, 기밀 또는 수밀 조립체와 같은 기능성 시제품 |
3D 프린터는 재료를 깎아내는 방식이 아닌, 제어 가능하고 반복 가능한 적층 제조 공정을 통해 디지털 설계도에서 직접 물리적 부품을 단계적으로 쌓아 올려 신속한 시제품 모델을 제작합니다.
먼저 프로토타입으로 제작하려는 부품의 형상과 특징을 정의한 CAD 파일을 준비합니다. 인쇄 준비 소프트웨어는 해당 설계를 3D 프린터가 실행할 수 있는 명령어로 변환합니다.
그런 다음 프린터는 적층 제조 공정을 사용하여 필요한 부분에만 재료를 추가함으로써 프로토타입을 제작합니다. 이를 통해 설비 없이도 설계를 쉽게 수정하고 다음 버전을 출력할 수 있어, 설계 의도를 정확히 반영한 물리적 프로토타입을 얻을 수 있습니다.

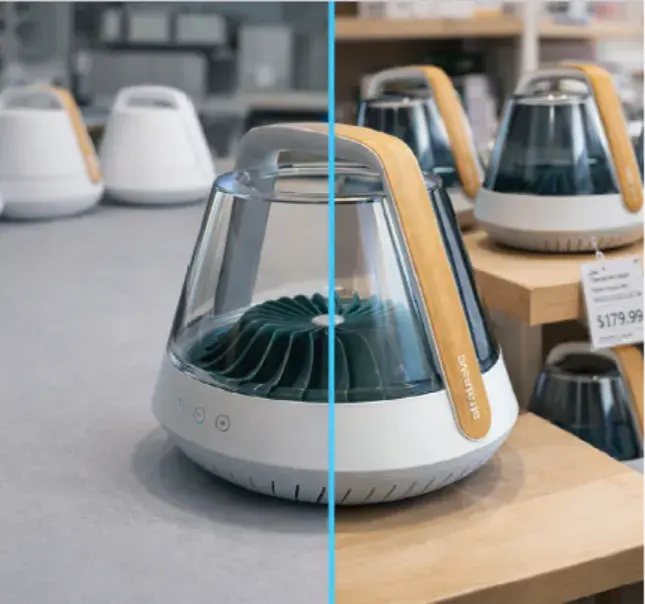

디자인 결정이 제품의 실제 외관, 촉감, 작동 방식에 좌우될 때, 사실성은 매우 중요합니다. PolyJet 기술로 제작된 것과 같은 초실감형 프로토타입을 사용하면, 최종 제품을 거의 그대로 재현한 실물 모델을 통해 색상, 소재 마감, 투명도, 질감, 그리고 다양한 소재 간의 상호작용을 평가할 수 있습니다. 이를 통해 불확실성을 줄이고, 이해관계자들과의 의견을 조율하며, 디자인 승인 단계로 신속하게 나아갈 수 있습니다.
'산업 디자이너를 위한 초실사 프로토타이핑' 솔루션 가이드는 실물과 같은 프로토타입을 제작하는 방법, 표준 모델과의 차이점, 그리고 디자인 프로세스에서 가장 큰 가치를 창출하는 시점을 보여줍니다. 여기에는 시각적 사실감과 다중 소재 디테일이 후속 단계로 진행하기 전에 더 명확한 결정을 내리는 데 어떻게 도움이 되는지 보여주는 실제 사례가 포함되어 있습니다.
3D 프린팅을 활용한 신속한 프로토타이핑은 아이디어를 더 빠르게 테스트하고, 더 일찍 통찰력을 얻으며, 양산에 착수하기 전에 더 나은 결정을 내리는 데 도움이 됩니다. 디지털 설계를 물리적 프로토타입으로 신속하게 전환함으로써, 디자이너와 엔지니어는 변경이 더 간단하고 비용이 적게 드는 시점에 문제를 조기에 발견할 수 있습니다.
빠른 반복 작업의 핵심은 해당 단계에서 내려야 할 결정에 적합한 수준의 정밀도를 선택하는 데 있습니다. 초기 모델은 탐색 단계에 적합하며, 고정밀도 프로토타입은 외관, 기능 및 사용자 경험을 검증하는 데 필요한 사실감을 제공합니다.
현실감 있는 프로토타입이 어떻게 더 확신 있는 디자인 결정을 뒷받침하는지 알아보려면, '산업 디자이너를 위한 초현실적 프로토타이핑 솔루션 가이드'를 다운로드하세요.
