Case Study

연구원들이 GrabCAD 복셀 프린트 기술을 사용하여 참신한 디자인을 세밀하게 살펴봅니다.


Clear table leg

Singapore University는 Stratasys 기술을 활용하여 설계 및 제조를 개선합니다.

새로운 차원의 설계 실현.

실습과 기술 기반의 설계를 바탕으로 기술 리더를 양성하는 것은 2012년에 개교한 현대적인 대학교, Singapore University of Technology and Design(SUTD)만의 고유한 사명입니다.

SUTD의 Digital Manufacturing and Design Center(DManD)의 연구원들은 특히 디지털 디자인과 첨단 제조의 교차점에 집중하여 컴퓨터 및 공학 과학, 산업 디자인, 기술 집약적 디자인, 건축 및 예술을 결합하는 새로운 아이디어와 방법을 개발하고 있습니다.


"우리가 강조하는 방향에는 세 가지 주요 주제가 있습니다."라고 SUTD DManD의 연구 부학장이자 공동 책임자인 Martin Dunn 교수는 말했습니다. "하나는 여러 재료, 특히 부드러운 재료로 적층 제조하여 다기능 구성 요소, 부품 및 제품을 만드는 것입니다. 다른 하나는 3D 나노 제조에 관한 것이고, 세 번째는 3D 디지털 텍스처 및 복합 재료입니다."

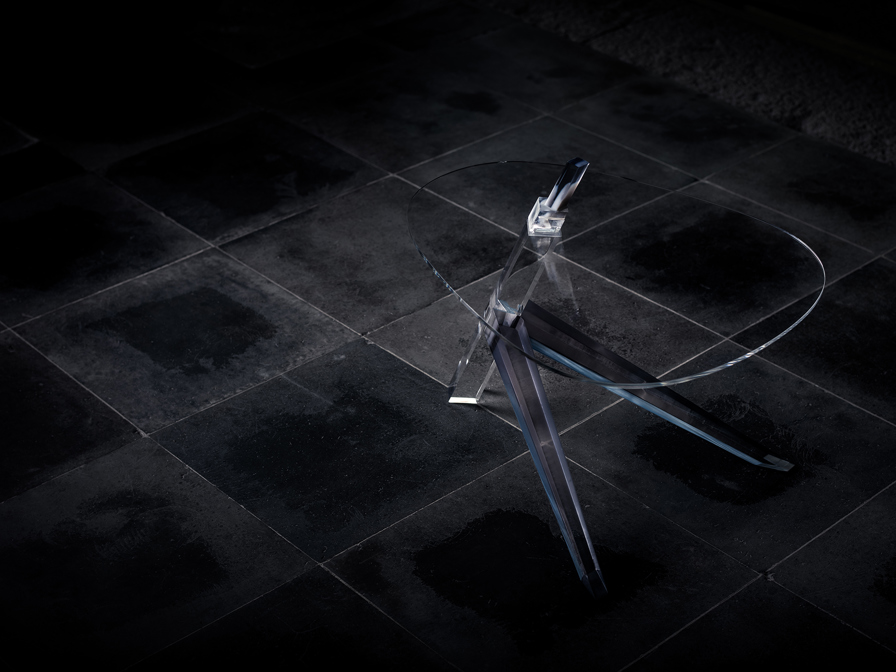

Clear table

복셀 수준에서 설계 탐색.

팀의 연구가 재료 작용과 새로운 설계 방식에 대해 더 심층적으로 탐구함에 따라 사전 정의된 디지털 재료 이상의 가능성을 모색하고 있습니다. DManD 연구원들은 Stratasys J750 복합 재료 3D 프린터의 GrabCAD 복셀 프린트 유틸리티를 사용하여 공간의 정확한 포인트별 위치에서 체적 픽셀 또는 복셀 수준까지 재료와 구조를 조작하여 제품을 만듭니다.


"복셀로 제어되는 3D 프린팅을 통해 우리는 전례 없는 규모와 해상도로 미세 구조와 거시적 제품을 만들 수 있습니다. 사람들이 빠르게 부상하는 이 제조 기능으로 설계할 수 있는 새로운 도구를 개발하기 위한 노력이 추진되고 있습니다"라고 Dunn은 말했습니다. DManD 연구원들은 GrabCAD 복셀 프린트를 사용하여 매우 전문화된 연구 프로젝트의 특정 기능적 또는 미적 요구에 맞게 설계된 완전히 새로운 디지털 재료를 만들 수 있습니다.


"복셀 제어 기술은 설계에 대해 생각하는 방식을 완전히 바꿔 놓습니다"라고 SUTD DManD의 연구원인 Sayjel Patel은 말했습니다. "이제 우리는 즉각적인 환경에서 텍스처를 스캔하고 이러한 이미지에서 텍스처와 미세 구조를 만들 수 있습니다. 질감, 음향, 구조적 주름 또는 열적 특성 측면에서 특성을 확인할 수 있으므로 다양한 설계 옵션의 프로토타입을 매우 빠르게 제작할 수 있습니다."

연구원은 자체 계산 분석 및 설계 도구를 만들고, 레이어 슬라이서를 모델링하고, 복셀 단위로 속성을 조작하고, 비트맵 또는 PNG 파일을 생성합니다. GrabCAD 복셀 프린트는 슬라이스된 디지털 데이터와 3D 프린터 간의 통신 도구로, 다른 방법으로는 달성할 수 없는 특정 속성을 가진 3D 모델을 생성합니다.

멀티 스케일 구조 및 재료 설계 DManD 연구원들은 전통적인 목재 가구 시스템의 구조적 작용을 연구하기 위해 이 새로운 방법을 사용하여 연동 테이블을 구성했습니다. 인터로킹 테이블을 만드는 것은 매우 어려운 일이기 때문에 Sawako Kaijima와 연구 팀은 GrabCAD 복셀 프린트를 사용하여 Stratasys J750에서 가구 시스템을 3D 프린팅하여 재료를 레이어별로 할당하는 맞춤형 슬라이서를 프로그래밍했습니다.

"선택적 재료 증착은 균질한 재료 분포로 구성된 물체에 비해 잠재적으로 우수한 기능적 성능 특성을 나타내는 불균질적 특성의 물체를 설계하고 제작할 수 있는 기회를 제공합니다"라고 Patel은 말했습니다.

GrabCAD 복셀 프린트에는 기존의 제품 개발을 변화시킬 수 있는 잠재력이 있습니다. 우리는 이 혁신적인 기술을 활용하기 위해 창의적이고 기술적인 측면을 통합하는 새로운 디자인 합성 및 자동화 패러다임을 만들고 있습니다.

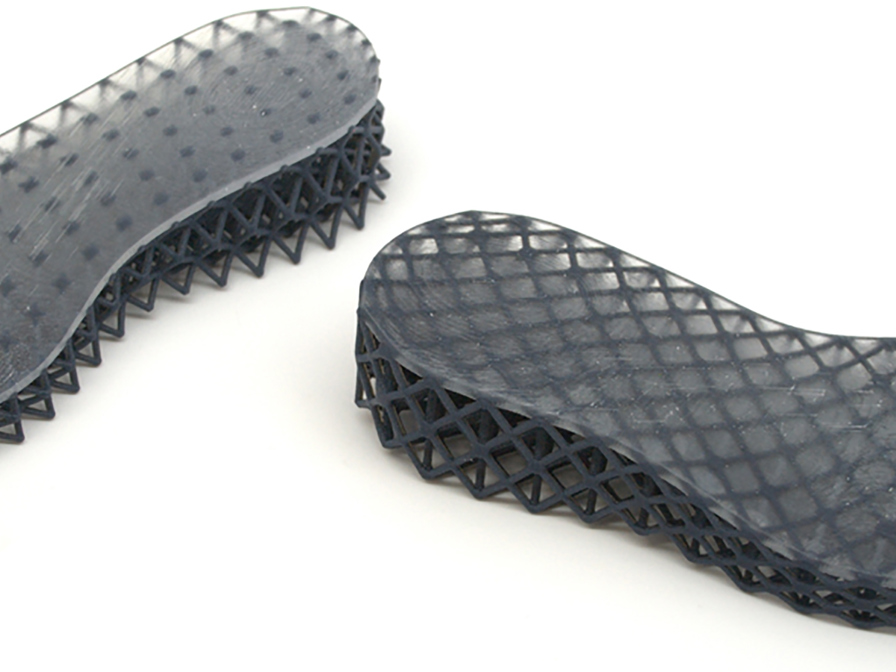

3d printed soles of shoes
