지그, 클램프, 용접 고정구, 바이스 등 어떤 형태이든 고정 장치는 특정 제조 공정에 필수적입니다. 고정 장치는 공작물을 고정, 지지, 위치 조정 또는 안전하게 고정하여 정확하고 일관된 결과를 도출하는 것을 목표로 합니다. 고정 기술은 정확성, 생산성, 안전성 및 제품 품질을 향상시킵니다.
고정 장치란 제조 과정에서 공작물을 안전하게 고정하기 위한 도구를 설계하거나 사용하는 과정을 말합니다. 이는 가공, 조립, 검사 등의 작업에서 안정성, 정밀도 및 반복성을 보장합니다. 적절한 고정 장치는 움직임을 방지하고 오류를 줄이며 생산 워크플로우의 효율성을 높입니다.
제조용 고정구는 생산 공정 중 공작물을 고정하고 위치를 정하기 위해 사용되는 특수 공구입니다. 주요 4가지 유형으로는 조립 고정구, 검사 고정구, 마킹 고정구, 용접 고정구가 있으며, 이 고정구들은 자동차, 항공우주, 전자 등 다양한 산업 분야에서 정확도, 반복성 및 효율성을 종합적으로 향상시킵니다. 고정구의 4가지 주요 유형은 조립 고정구, 검사 고정구, 마킹 고정구, 용접 고정구로 구성됩니다.
조립 지그(fixture)는 생산 공정 중 부품을 고정하고, 위치를 정하며, 정렬하도록 설계된 특수 제조 도구입니다. 부품을 고정된 방향으로 유지함으로써, 이러한 지그는 정확한 결합과 기능을 보장하여 자동차, 가전 제품 생산, 전자, 항공우주 등의 분야에서 조립 속도 향상, 인적 오류 감소, 전반적인 생산성 향상을 가져옵니다.

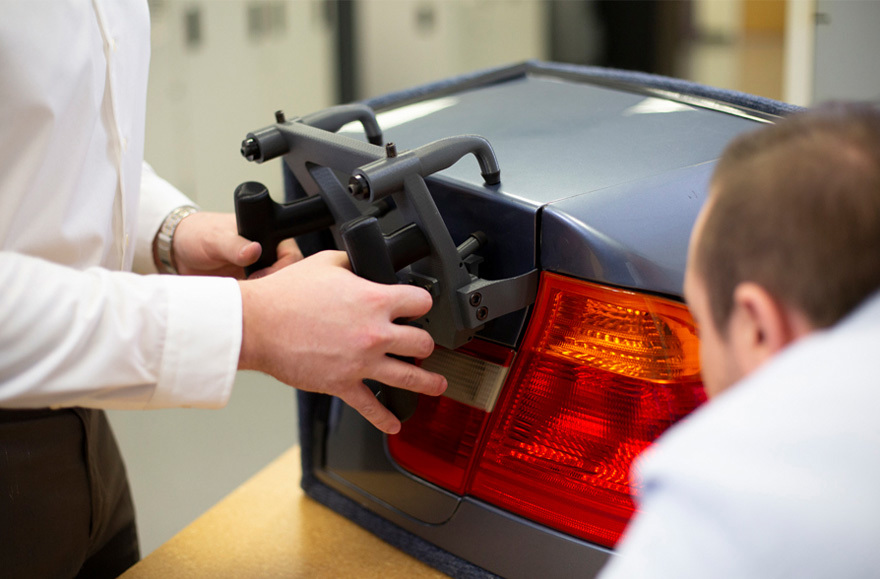

검사 지그(fixture)는 품질 관리 과정에서 공작물을 반복 가능한 방향으로 안정적으로 고정하기 위해 사용되는 정밀 도구입니다. 주로 CMM(좌표 측정기) 장비와 연동되어 측정 정확도와 효율성을 보장하며, 이를 통해 제조업체는 부품이 엄격한 공차 기준을 충족하는지 확인할 수 있습니다. 검사 지그는 주로 항공우주, 전자, 자동차 및 정밀 제조 분야에서 사용됩니다.
마킹 지그(Marking fixtures)는 정밀한 식별을 위해 공작물을 고정하고 방향을 맞추도록 설계된 특수 제조 장치입니다. 주로 레이저 마킹이나 각인을 통해 브랜드 로고, 일련번호, 바코드를 일관되게 배치함으로써 전자, 자동차, 금속 가공 등 다양한 산업 분야에서 부품의 영구적인 추적성을 보장합니다. 항공우주, 전자, 자동차 및 금속 가공 산업에서 마킹 지그를 활용합니다.
용접 고정구는 용접 공정 중 공작물을 고정하고 위치를 조정하는 데 사용되는 특수 생산 도구입니다. 이 장치는 부품을 안정화시켜 정확한 정렬과 형상을 유지하며, 이는 자동차, 항공우주, 건설 및 금속 가공 산업에서 우수한 용접 품질, 높은 반복성 및 제조 생산성 향상으로 직접 이어집니다.
제작이나 가공과 같은 전통적인 방법은 제조업체에게 특정 고정 장치의 이점을 제공합니다. 특정 맞춤화가 가능하며, 이는 고정 장치의 정확한 장착과 기능성을 보장합니다. 이러한 맞춤형 고정 장치는 기존 제조 장비나 공정과 원활하게 통합될 수 있습니다. 제조업체가 사내에서 고정구를 생산하거나 합리적인 가격에 조달하기 쉽기 때문에 전통적 방법과 관련된 비용은 낮을 수 있습니다. 고정구 구성 요소를 수정해야 하는 경우, 전통적 고정구는 쉽게 조정하거나 재작업할 수 있습니다.
장점이 있음에도 불구하고, 전통적인 방법은 제조업체에게 도전 과제도 제기합니다. 고정 장치 부품의 반복성이 부족하며, 대량 주문 시 정확히 동일한 부품이 생산되지 않을 수 있습니다. 생산 수준 측면에서 전통적인 방법은 비효율적이며 대기 시간을 길게 만듭니다. 이는 납기 지연, 이익 손실, 그리고 기업 평판 손상으로 이어질 수 있습니다.
고정 장치 제작의 또 다른 방법은 부품을 3D 프린팅하는 것입니다. 적층 제조를 통해 기존 방식으로는 구현하기 어려운 복잡한 형상을 만들 수 있습니다. 이러한 설계 자유도는 성능과 기능성을 최적화할 수 있게 합니다. 다양한 응용 분야와 고정 장치 조립을 테스트하기 위해 적층 제조를 통한 신속한 시제품 제작이 가능합니다. 신속한 시제품 제작을 통해 설계를 반복하고 쉽게 개선할 수 있습니다.
적층 제조는 열가소성 수지, 금속, 복합재, 특정 특성을 가진 특수 소재까지 다양한 재료 선택을 제공합니다. 특히 FDM 프린터는 나일론 6, 폴리카보네이트(PC), ABS-CF10, ASA, PPSU 등 26가지 소재를 선택할 수 있습니다.

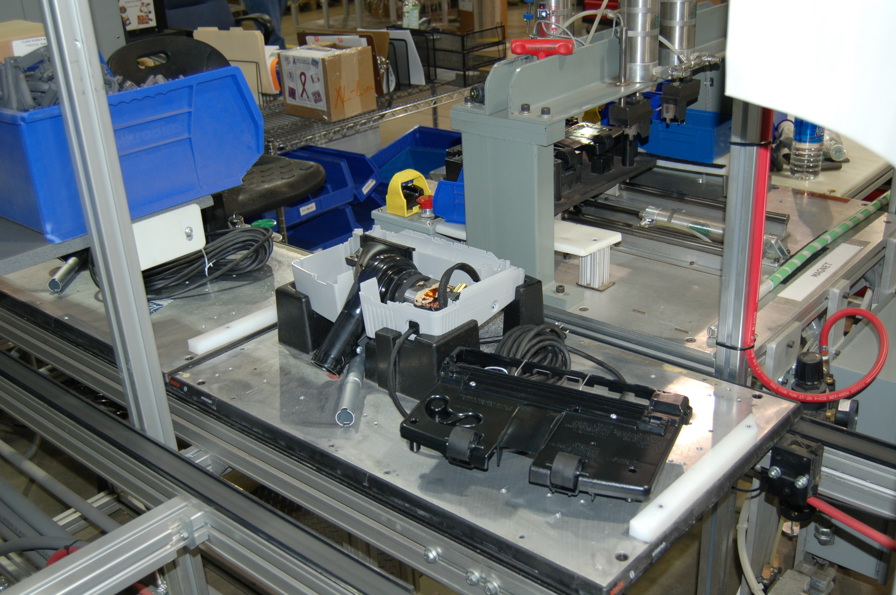

리드 타임 측면에서 적층 제조는 복잡한 공구나 설정이 필요하지 않아 생산 속도가 빠르며, 이로 인해 기존 방식보다 비용 절감 효과가 큽니다. 오렉 제조사는 FDM 기술을 적용한 포터스 3D 생산 시스템을 활용해 조립 고정 장치를 3D 프린팅했습니다. 이로 인해 오렉사는 기존 성형 및 주조 방식에 소요될 10만 달러 대비 단 3만 5천 달러의 비용만 지출했습니다. 65%의 비용 절감은 Fortus의 빠른 처리 시간과 부품을 사내에서 직접 프린팅할 수 있는 능력 덕분입니다.
고정 장치는 특정 제조 공정에 필수적이므로, 이를 생산하는 방식은 전체 결과에 영향을 미칩니다. 전통적인 방법을 선택하든 적층 제조를 선택하든, 고정 장치로 달성하고자 하는 목표를 신중히 고려하는 것이 중요합니다. 네 가지 주요 고정 장치 유형 각각은 작업 성공에 영향을 미치는 더 일관된 결과를 이끌어냅니다. 고정 장치는 제품의 품질과 정확성을 결정하는 핵심 요소입니다.
