전문가처럼 3D 프린터 정확도 사양을 읽는 방법

정확도 사양이 혼란스러워 보이는 이유와 실제로 중요한 이유

3D 프린터 사양서를 비교해 본 적이 있다면, ‘정확도’라는 용어가 사람마다 다른 의미를 지닌다는 사실을 눈치채셨을 것입니다. 기술 표준과 상업적 표현이 종종 뒤섞이면서, 해석하기 어려운 주장들이 생겨나곤 합니다.

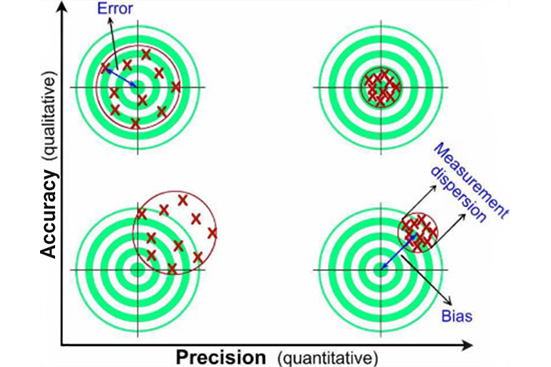

ISO 5725에 따르면, 적절한 사양에는 정확도(진정한 값에 대한 근접성)와 정밀도(반복 측정 시의 일관성)가 모두 포함되어야 합니다. 이 두 가지를 구분하지 않으면, “±100 μm”와 같은 표기는 실제 성능에 대해 거의 알려주지 못합니다.

실무에서 중요한 것은 프린터의 성능이 귀하의 부품 공차 및 검사 계획과 얼마나 부합하는가입니다. 설계상 핵심 부위에 ±0.2 mm의 공차가 요구된다면, 시스템의 편차, 변동성(일반적으로 반복성이라고 함), 그리고 재현성을 파악해야 합니다.

정밀도 사양을 해석하는 법을 익히면 주도권을 잡을 수 있습니다. 단순히 표면적인 주장을 그대로 받아들이는 대신, 해당 기계가 귀사의 공차를 일관되게 충족시킬 수 있는지 평가할 수 있습니다. 이를 통해 근거 없는 주장이 아닌 확실한 증거를 바탕으로 구매 결정을 내릴 수 있습니다.

주요 용어(정확도, 정밀도, 허용 오차, 해상도, 선형성)

프린터 사양을 확실하게 비교하기 위해서는 먼저 관련 용어를 숙지해야 합니다. 아래 용어들은 ISO 5725 및 ISO 1101과 같은 표준에서 명확하게 정의된 의미를 지닙니다. 이러한 용어를 잘못 사용하면 제조사의 주장을 오해하게 될 수 있습니다.

정확도

평균 측정값이 실제 값에 얼마나 가까운지를 나타냅니다. 이는 체계적 오차 또는 편향을 반영합니다. 편향이 적은 기계는 정확도가 높습니다.

정밀도

결과가 얼마나 일관되게 모여 있는지 나타냅니다. 정밀도는 정확성이 아니라 분산에 관한 것입니다. 여기에는 반복성과 재현성이 모두 포함됩니다:

• 반복성: 단기간 동안 동일한 조건에서 결과가 일치하는 정도.

• 재현성: 장기적으로 서로 다른 조작자, 기계 또는 환경 간에 나타나는 일치도.

공차

이는 기계의 특성이 아니라 도면이나 설계의 특성입니다. 공차는 ISO 1101이나 ASME Y14.5와 같은 표준에 의해 정의된 허용 편차를 의미합니다. 부품에는 공차가 있지만, 기계에는 공차가 없습니다.

해상도

프린터가 동작 또는 출력에서 제어할 수 있는 최소 증분(일반적으로 XY 축의 최소 빔, 비드 또는 픽셀 크기와 Z 축의 레이어 높이). 해상도는 치수 정확도를 보장하지 않습니다.

선형성

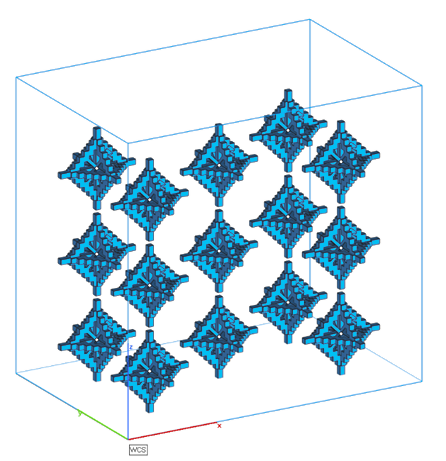

제작 또는 측정 범위 전반에 걸친 오차의 일관성입니다. 적절한 선형성이 없다면, 단일한 “정확도” 수치는 의미가 없습니다. 예를 들어, 이 테스트 스타들은 기계의 선형성을 확인하기 위해 프린트 베드 전역의 다양한 위치에 제작됩니다.

요약하자면: 장비 공급업체들은 이러한 용어를 다소 느슨하게 사용할 수 있지만, 귀사의 허용 오차 기준에 맞춰 사양을 평가하려면 이 용어들을 엄격하게 적용해야 합니다. 이 가이드의 나머지 부분은 이러한 정의들을 바탕으로 설명합니다.

3D 프린팅에서 정확도를 실제로 측정하는 방법

데이터시트에 정확도 수치가 명시되어 있다고 해도, 그 수치만으로는 전체적인 상황을 파악하기 어렵습니다. 이러한 수치를 제대로 이해하려면, 실제로 정확도가 어떻게 측정되는지, 그리고 제조사가 주장하는 수치를 도출하는 과정에서 얼마나 엄격한 기준을 적용하는지 파악해야 합니다.

테스트 대상물

3D 프린터 정확도 평가는 일반적으로 ISO/ASTM 52902에 정의된 표준 테스트 부품으로 시작됩니다. 이러한 테스트 부품에는 다양한 결함 유형을 검증하기 위한 구멍, 돌출부, 얇은 벽, 오버행 등이 포함됩니다. 이들은 프린터가 제작 영역 전반에 걸쳐 기하학적 구조를 어떻게 처리하는지 비교하는 공통된 기준 역할을 합니다.

데이터시트 형식 이해하기

제조업체가 정확도 사양을 제시할 때, 그 형식은 수치만큼이나 중요합니다. 사양은 주로 다음 세 가지 형태로 나타납니다:

단일 수치 표기

“±100 μm 정확도”나 “25 μm 분해능”과 같은 문구는 대개 특정 조건(종종 공개되지 않음) 하에서 측정된 최상의 순간을 나타냅니다. 이러한 수치에는 환경, 표본 크기, 후처리 과정과 같은 맥락이 거의 포함되지 않습니다. 어떤 인공물이, 어떤 조건에서, 얼마나 많은 표본을 대상으로 측정되었는지 알지 못한다면, 단일 수치는 그저 헤드라인에 불과합니다.

그래프

오차 대 크기, 제작 높이 또는 위치를 나타내는 그래프는 단일 수치보다 훨씬 더 많은 정보를 전달합니다. 기울기는 선형성을 나타내고, 밴드 두께는 정밀도를 보여주며, 0점으로부터의 편차는 바이어스를 강조합니다. 신뢰 구간과 표본 수의 유무는 해당 곡선이 실제로 얼마나 신뢰할 수 있는지를 알려줍니다.

예를 들어, 특정 특징 크기가 증가함에 따라 오차가 거의 변하지 않는 거의 평평한 기울기를 보이는 그래프가 있을 수 있습니다. 이 경우 +40마이크론의 오프셋과 ±60마이크론의 신뢰 구간은 작은 양의 편향과 적정하며 명확히 정의된 수준의 정밀도를 나타냅니다.

전체 데이터 세트

장비 공급업체가 원시 검사 데이터를 공유하면 편차, 표준 편차, 이상치 비율 및 오류 상관관계를 직접 계산할 수 있습니다. 이는 프린터가 제작 영역 전반에 걸쳐 도면 공차를 준수할 수 있는지 직접 시뮬레이션할 수 있게 해주므로 최고의 기준이 됩니다.

이러한 형식을 염두에 두고, 해상도부터 시작하여 각 사양을 차례로 평가해 봅시다.

해상도 표기: 그 이면에 숨겨진 진실

해상도 사양은 3D 프린터 데이터시트에서 종종 눈에 띄게 표시되지만, 쉽게 오해받기 쉽습니다. 제조사들이 이를 강조하는 이유는 설명하기 간단하기 때문이지만, 해상도는 정확도와 동일하지 않습니다.

• Z축 해상도(레이어 높이)는 표면 마감과 눈에 보이는 레이어 라인에 영향을 미치지만, 표면이 매끄럽다고 해서 치수가 정확하다는 보장은 없습니다.

• XY 해상도는 광학 시스템, 픽셀 피치, 레이저 크기 또는 노즐 직경을 반영합니다. 경화, 용융 풀의 거동, 비드 폭, 수축 등이 결과에 영향을 미치기 때문에 명목상 스텝 크기가 가장 작은 안정된 피처와 일치하는 경우는 거의 없습니다.

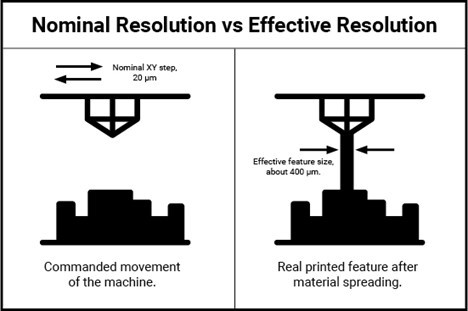

핵심적인 구분은 명목상 해상도(명령된 증분)와 유효 해상도(인쇄 및 후처리 후 반복 가능한 최소 피처) 사이에 있습니다. 명목상 수치가 작다고 해서 서류상으로는 인상적일 수 있지만, 반드시 치수적 신뢰성으로 이어지는 것은 아닙니다.

체크리스트: 해상도 사양 해석 방법

• 공급업체가 XY 해상도와 Z 해상도(레이어 높이)를 구분하여 제시하고 있습니까?

• 명시된 해상도의 최소 10배 크기에 해당하는 피처에 대한 치수 정확도 데이터를 제공합니까? 예를 들어, 프린터가 25 µm XY 해상도를 광고한다면, 명목상 해상도 근처의 정확도는 계측학적으로 의미가 없으므로 약 250 µm 이상의 피처에 대한 정확도 데이터를 확인하십시오.

• 해상도 수치는 기계 설정(광학, 노즐, 픽셀 피치)과 관련이 있습니까, 아니면 측정된 부품 성능과 관련이 있습니까?

• 명목상 스텝 크기뿐만 아니라 후처리 후의 유효 해상도에 대한 증거가 있습니까?

• 표면 마감에 대한 주장이 치수 정확도와 명확히 구분되어 있습니까?

요점: 해상도 사양은 잠재적인 세부 묘사 능력을 나타낼 뿐, 보장된 치수 정확도를 의미하지는 않습니다. 높은 해상도 수치가 더 우수한 부품을 의미한다고 가정하기 전에, 항상 정확도, 정밀도 및 전반적인 치수 성능에 대한 뒷받침 데이터를 확인하십시오.

마케팅 언어부터 측정 가능한 역량까지

사양서에는 종종 ‘고정밀’, ‘초정밀’, ‘25 µm 해상도’와 같은 최상급 표현이 사용됩니다. 하지만 표준에 기반한 데이터가 뒷받침되지 않는다면, 이러한 표현들은 공학적인 의미를 갖지 못합니다. 프린터 제조사의 주장을 평가하려면, 이러한 표현을 측정 가능한 수치로 환산하여 부품의 공차와 비교해 보십시오.

흔히 쓰이는 표현 해독하기

• 고정밀도: 표준 편차 및 표본 수를 포함한 반복성 및 재현성 데이터로 뒷받침되어야 합니다.
• 고정밀도: 실제 값과의 편차가 작아야 하며, 이상적으로는 불확도 예산이 포함되어야 합니다.
• “25 µm 해상도”: XY 축의 최소 피처 크기와 Z 축의 레이어 높이를 명시해야 하며, 최소 10배 더 큰 피처에 대한 정확도 데이터도 함께 제공되어야 합니다.

필수 통계 도구 키트

• 편차(정확도 오차): 측정값과 공칭(목표)값 간의 차이를 의미합니다. 체계적인 과대 측정 또는 과소 측정을 나타냅니다.
• 정밀도(반복성/재현성): 반복적인 제작 과정에서 나타나는 결과의 분산. 편차가 작을수록 결과가 일관됨.
• 불확도: 편차와 정밀도의 결합된 측정값으로, 일반적으로 95% 신뢰도로 보고됩니다. 이는 공급업체 사양과 귀하의 공차 평가 사이의 가교 역할을 합니다.

설계 적용 방법

공급업체 브로셔가 아닌 도면의 공차부터 시작하십시오. 허용 가능한 치수와 편차(예: ±0.2 mm)를 확인하십시오. 그런 다음 다음 질문을 던져보십시오:

• 보고된 편차가 공차 범위의 절반 이내에 들어갑니까?
• 공정 편차(예: 3σ)가 부품을 공차 범위 내에 유지할 만큼 충분히 작은가?
• 제작 범위와 조건 전반에 걸쳐 결과가 일관적인가?

예시: 도면 허용 오차는 ±0.2 mm입니다. 공급업체가 “±100 µm 정확도”라고 주장한다고 가정해 봅시다. 이 수치만으로는 편차에 대해 아무것도 알 수 없습니다. 만약 편차가 0.05 mm인데 분산이 ±0.15 mm라면, 많은 부품이 허용 오차를 초과하게 될 것입니다. 반면, 편차 +0.05 mm에 분산 ±0.05 mm를 보여주는 데이터셋은 여유 있는 성능을 입증합니다.

핵심 요점

마케팅 용어는 정확도와 정밀도로 환산되고, 귀사의 공차 기준에 따라 검증된 후에야 비로소 의미가 있습니다. 이러한 환산 과정을 통해 공급업체의 주장은 단순한 슬로건이 아닌, 생산 승인 여부를 결정하는 근거가 됩니다.

위험 신호 포착 및 올바른 질문하기

3D 프린터 사양서를 검토할 때, 기재된 내용만큼이나 누락된 정보도 중요합니다. 다음 기준을 참고하여 신뢰할 수 있는 정보와 과장된 마케팅 문구를 구분해 보세요.

주의해야 할 위험 신호

• 아티팩트 유형, 피처 크기 범위, 또는 표본 크기가 명시되지 않은 단일 수치로 된 정확도 주장. 정확도는 단순히 하나의 조절 장치로 결정되는 것이 아니라, 맥락이 필요합니다.
• 정확도의 증거로 강조된 해상도. 측정 데이터로 뒷받침되지 않는 한, 레이어 두께나 픽셀 피치는 치수 정확도에 대해 거의 알려주지 않습니다.
• 맥락이 누락된 그래프. 축 표시, 신뢰 구간, 이상치 표시가 없는 그래프는 엄격해 보일 수 있지만, 실제로는 변동성을 숨기고 있을 수 있습니다.
• 불완전한 데이터 세트. 제작 좌표, 환경 조건, 재료 로트 세부 정보 또는 후처리 워크플로가 누락된 경우, 재현성과 실제 환경에서의 적용 가능성을 평가할 수 없습니다.

공급업체를 압박할 질문들

• 시편 및 표준: 어떤 형상이 사용되었으며, ISO/ASTM 52902 또는 이에 상응하는 표준과 일치합니까?
• 표본 크기 및 범위: 몇 번의 빌드, 몇 개의 부품, 그리고 빌드 볼륨의 어느 영역이 테스트되었습니까?
• 측정 방법 및 추적성: 검사는 CMM, CT 또는 광학 시스템으로 수행되었으며, 교정 기록이 문서화되어 있습니까?
• 공정 조건: 어떤 재료 로트, 스캔 전략 또는 슬라이서 버전을 사용했으며, 전체 후처리 과정(세정 화학물질 또는 방법, 경화 시간 및 온도, 지지대 제거 방식, 2차 가공 또는 마무리)은 무엇이었습니까? 환경 및 후처리 과정이 제작 과정과 동일한 방식으로 제어되고 문서화되었습니까?
• 데이터셋 투명성: 공급업체가 요약본이 아닌 원본 CAD, 검사 계획, 및 각 특징별 결과를 포함한 전체 데이터셋을 제공할 수 있습니까?
• 시험 프로토콜의 완전성: 결과 재현에 필요한 전체 프로토콜(아티팩트 CAD, 제작 설정, 소재 및 공정 파라미터, 환경 조건, 후처리 단계, 측정 워크플로우, 장비 설정, 불확도 산정 방법 포함)을 제공할 수 있습니까?

시험 방법에 대한 완전한 문서화는 필수적입니다. 올바른 계측 관행을 따르는 공급업체는 제작물, 제작 조건 및 측정 절차에 대한 완전한 기록을 보관합니다. 이러한 수준의 투명성을 통해 귀사는 해당 테스트를 재현하고 결과를 검증할 수 있으며, 선택적 샘플링이나 문서화되지 않은 후처리로 인해 발생할 수 있는 오해를 방지할 수 있습니다.

이러한 질문에 견디고 앞서 언급한 위험 신호를 피하는 사양서야말로 실제 성능을 반영할 가능성이 훨씬 높습니다. 그보다 부족한 내용은 부품 품질을 신뢰할 수 있게 예측해 주는 지표가 아니라, 마케팅용 과장된 표현으로 간주해야 합니다.

사양서에서 의사 결정까지: 전체 예시

공급업체의 주장과 엔지니어링상의 선택을 구체적으로 연결해 보려면, 세 가지 일반적인 사양 형식이 간단한 사례에 적용될 때 어떻게 나타나는지 살펴보십시오. 예를 들어, 도면에서 주요 치수에 대해 ±0.2mm의 공차를 요구한다고 가정해 봅시다.

사례 1: 단일 수치

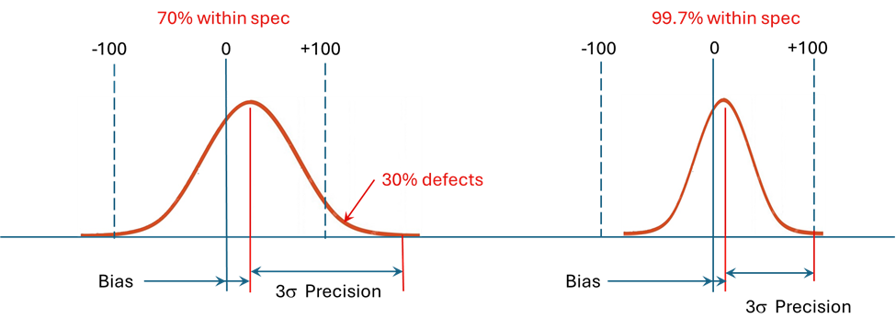

공급업체가 “±100 μm 정확도”라고 광고할 수 있지만, 정밀도의 표준 편차 없이는 이를 해석할 수 없습니다. 다음 두 예시에서 편차나 정확도는 단지 하나의 요소일 뿐입니다. 정밀도를 알면 사양을 충족할 확률을 완전히 해석할 수 있습니다. 한 경우 결함 발생 확률은 매우 낮지만, 다른 경우 약 30%에 달합니다:

시간 경과에 따른 정확도 모니터링: 재현성

프린터의 성능은 단 한 번의 성공적인 데모 빌드로 결정되는 것이 아닙니다. 중요한 것은 정확도가 수주, 수개월에 걸쳐, 다양한 작업자, 현장, 소재를 아우르며 유지되는지 여부입니다. ISO 5725에서는 이를 재현성이라고 정의합니다. 즉, 다양한 조건 하에서 결과가 장기적으로 일관성을 유지하는 것을 의미합니다.

재현성을 추적하는 가장 좋은 방법은 제어 계획을 수립하는 것입니다:

• 정해진 간격으로 표준화된 시편을 인쇄하십시오.
• 추적 가능한 계측기를 사용하여 주요 특성을 측정합니다.
• 통계적 공정 관리(SPC)를 사용하여 결과를 그래프로 작성합니다.

이러한 접근 방식은 편차를 파악하고, 재교정이나 유지보수가 필요한 시점을 명확히 하며, 안정성에 대한 실질적인 증거를 제공합니다.

공급업체를 평가할 때는 시간이 지남에 따라 정확도를 어떻게 모니터링하는지 물어보십시오. 반복적으로 표준 시료를 제작하고 있습니까? 서로 다른 현장과 작업자 간에 성능을 추적하고 있습니까? 재현성 계획을 입증할 수 있는 공급업체는 일회성 수치에만 의존하는 업체보다 더 강력한 보증을 제공합니다.

시스템을 비교할 때는 공급업체의 운영 매뉴얼과 유지보수 지침의 품질을 평가하십시오. 상세한 문서는 작업자 요인에 의한 변동성을 줄여주기 때문입니다. 설정, 교정 및 유지보수에 대한 명확한 모범 사례 절차를 공개하는 공급업체는 시간이 지나도 재현성을 유지할 수 있다는 더 강력한 보증을 제공합니다.
