고정 장치 확인: 용도, 종류 및 작동 원리

한눈에 보기:

이 가이드에서는 검사 지그가 무엇인지, 지그와 어떻게 다른지, 그리고 현장에서 실제로 어떤 역할을 하는지 설명합니다. 주요 기능(치수 검증, 품질 관리, 부품 위치 고정, 표준화)과 더불어 고정식 및 적용형부터 CMM, 포카요케에 이르는 6가지 주요 검사 지그 유형을 다룹니다. 또한 위치 결정 핀, 토글 클램프, 프로브, 디지털 판독기 등 핵심 구성 요소에 대한 상세한 설명과 더불어, 자동차, 항공우주 및 의료 기기 제조 분야에서 검사 지그가 어떻게 활용되는지 확인할 수 있습니다.

체킹 픽스처란 무엇인가요?

검사용 고정구는 제조된 부품이 지정된 치수와 공차를 충족하는지 확인하는 데 사용되는 고정밀 검사 도구입니다. 생산 과정에서 공구를 안내하는 지그와 달리, 검사용 고정구는 부품을 정확한 위치에 고정하여 반복 가능한 치수 검사 및 적합성 검증을 수행합니다. 이를 통해 최종 조립 전에 기하학적 요구 사항을 충족하는 부품을 신속하고 신뢰성 있게 식별할 수 있습니다.

검사 고정구의 주요 기능

검사 지그를 사용하면 생산 현장의 검사 과정이 일관성을 갖게 됩니다. 지그가 없으면 작업자마다 부품을 측정하는 방식이 조금씩 달라져 측정 결과가 일관성을 잃게 됩니다. 부품을 고정하고 측정하는 방법을 표준화하면 품질 관리와 품질 보증 모두를 효과적으로 통제할 수 있습니다. 이를 통해 팀은 부품을 신뢰성 있게 비교하고, 정의된 공차 기준에 따라 명확한 결정을 내릴 수 있습니다.

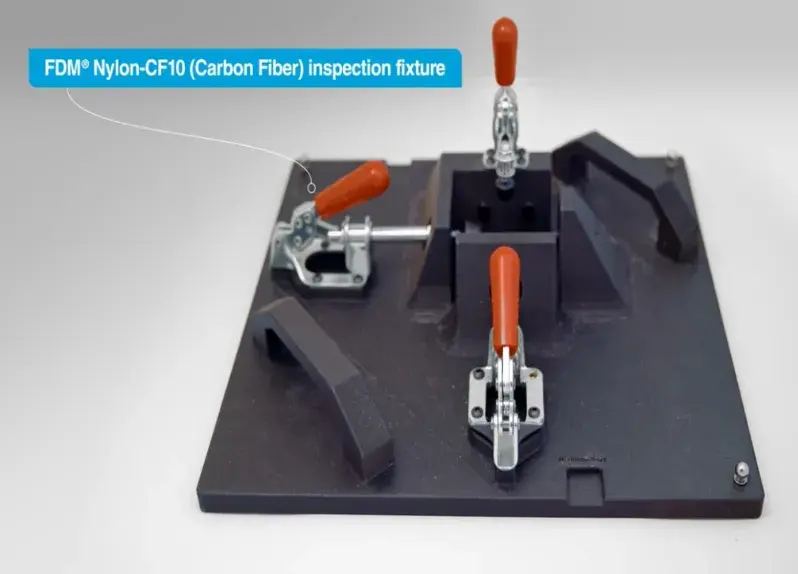

치수 검증

검사 지그를 사용하여 부품을 안정적으로 고정함으로써 정확하게 측정할 수 있습니다. 아주 미세한 움직임이라도 측정값에 오차를 유발할 수 있으므로, 부품을 안정적으로 유지하는 것이 중요합니다.

점검 지그를 사용하면 부품을 고정된 위치에 고정하여 검사자가 구멍 위치, 모서리 형상, 표면 평탄도 등의 특징을 확인할 수 있습니다. 간단한 점검의 경우 Go/No-Go 게이지와 인디케이터만으로도 충분하지만, 보다 상세한 검사를 위해서는 프로브와 디지털 판독기를 사용하여 정밀한 측정값을 확보해야 합니다.

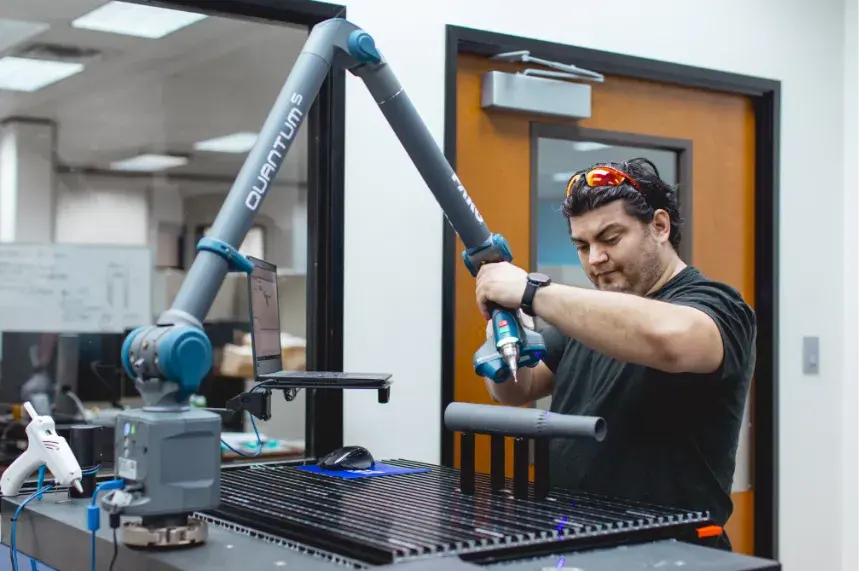

부품이 특히 복잡한 경우, 팀은 CMM(좌표 측정기) 고정 장치를 사용합니다. 이 장치는 좌표 측정기가 한 번의 설정으로 여러 특징을 측정하는 동안 부품을 단단히 고정해 줍니다. 이를 통해 대부분의 측정 오류와 시간 낭비의 원인이 되는 재위치 조정을 줄일 수 있습니다.

품질 관리

생산 라인에서는 신속한 의사 결정이 필요합니다. 검사용 고정 장치를 사용하면 작업자가 몇 초 만에 부품을 검사하고 다음 단계로 넘어갈 수 있습니다.

모든 것을 수동으로 측정하는 대신, 고정 장치를 사용하면 사양에서 벗어난 부분이 있는지 즉시 확인할 수 있습니다. 예를 들어, 작업자는 브래킷을 고정 장치에 끼워 몇 초 만에 정렬 상태나 장착 상태를 확인할 수 있습니다. 제대로 고정되지 않거나 주요 특징과 정렬되지 않으면 불량으로 판정됩니다.

포카요케(Poka-yoke) 고정 장치는 또 다른 위험 요소를 제거합니다. 이 장치는 부품을 올바른 위치로 고정시켜 작업자가 잘못 검사하는 것을 방지하며, 사소한 실수가 빠르게 확대될 수 있는 대량 생산 환경에서 필수적입니다.

부품 위치 지정

정확한 검사는 정확한 부품 위치 결정에서 시작됩니다. 부품을 잘못 배치하면 측정 결과는 아무런 의미가 없습니다.

검사 고정구는 기준점, 위치 결정 핀, 토글 클램프를 포함한 클램프를 사용하여 부품을 제자리에 고정함으로써, 모든 부품에 대해 매번 적절한 정렬과 일관된 재현성을 보장합니다.

실무에서는 최종 조립 시 부품이 배치되는 방식에 맞춰 고정 장치를 설계합니다. 이를 통해 구멍 정렬 불량이나 부품 간 결합 불량과 같은 문제를 조기에 발견할 수 있습니다. 대형 부품의 경우, 부품에 직접 부착하는 방식의 고정 장치를 사용할 수 있습니다. 반복적인 검사의 경우, 일반적으로 전용 검사 스테이션에 고정된 고정 장치를 사용합니다.

표준화

검사 지그를 사용하면 누가 검사를 수행하든 관계없이 일관된 검사 결과를 얻을 수 있습니다. 모든 작업자는 동일한 설정을 따르고, 동일한 기준점을 사용하며, 비교 가능한 결과를 얻습니다.

이러한 수준의 표준화를 통해 품질 관리 능력을 유지한 채로 생산 규모를 확대할 수 있습니다. 한 교대 근무에서 검사된 부품은 다음 교대 근무의 검사 결과와 일치할 것입니다.

많은 고정 장치는 “올바른” 상태가 어떤 모습인지 정의하는 물리적 기준 부품 역할을 합니다. 시간이 지남에 따라 이는 편차를 줄이고 일관성을 향상시키며, 팀이 생산 속도를 저하시키지 않으면서도 엄격한 형상 공차를 유지할 수 있도록 돕습니다.

검사 지그의 작동 원리

검사 장치는 부품을 검사할 때 통제되고 반복 가능한 방법을 제공합니다. 부품의 배치 방식, 측정 방법, 판정 기준을 명확히 정할 수 있습니다. 이를 통해 편차를 제거하고, 생산 전반에 걸쳐 일관된 품질 관리와 신뢰할 수 있는 치수 검증을 실현합니다.

기준 부품(마스터 파트)

모든 검사 지그의 시작은 기준점입니다. 대부분의 경우, 이상적인 형상을 나타내는 마스터 부품이나 CAD 기반 기준점을 사용하여 이를 정의합니다.

이 “기준선”은 모든 공차의 목표치를 설정합니다. 검사하는 모든 부품은 동일한 기준과 비교됩니다. 이를 통해 작업자, 교대 근무, 검사 설정에 걸쳐 일관된 표준화를 실현할 수 있습니다.

부품 장착 및 고정

작업자는 부품을 고정 장치에 배치하고 정의된 기준점을 사용하여 위치를 정합니다. 위치 결정 핀, 네스트 및 클램프는 부품을 제자리에 고정하고 안정적이며 반복 가능한 방향으로 유지합니다.

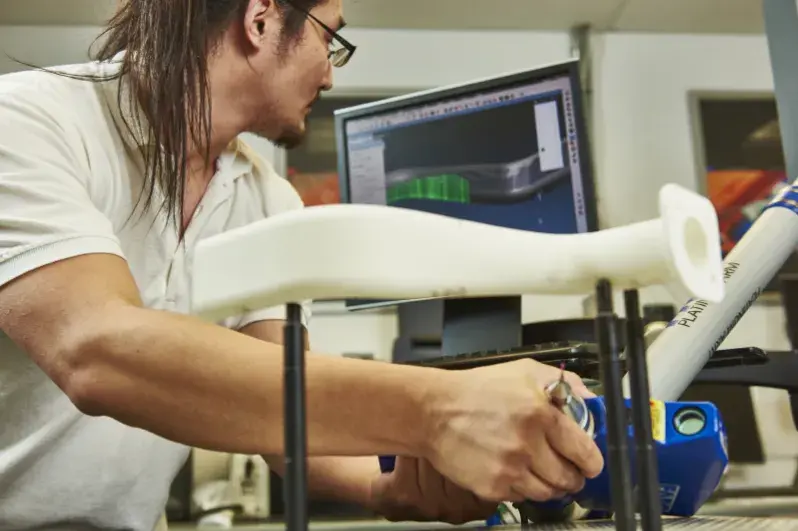

6가지 주요 검사 지그 유형

부품, 검사 방법, 필요한 정확도 수준에 따라 필요한 고정구의 유형을 선택하는 것이 중요합니다. 각 유형의 검사 고정구는 서로 다른 방식으로 품질 관리를 지원합니다.

고정식 고정구

고정식 고정구는 특정 부품 하나만을 위해 제작되며 한 곳에 고정되어 있습니다. 설정이 절대 바뀌지 않으므로 작업자는 항상 동일한 방식으로 부품을 장착하고 동일한 결과를 얻을 수 있습니다.

위치 결정 핀과 클램프가 모든 부품을 제자리에 고정합니다. 검사 사이에도 위치가 변하지 않으므로, 작업자나 교대조에 관계없이 일관된 결과를 얻을 수 있습니다. 대량 생산 환경에서 이러한 수준의 신뢰성을 다른 방식으로 확보하기는 어렵습니다.

적용형 고정구

부품이 너무 크거나 이동하기 어려운 경우에는 적용형 고정 장치를 사용합니다. 부품을 고정 장치로 가져가는 대신, 고정 장치를 부품 쪽으로 가져갑니다.

이는 대형 자동차 패널이나 조립체에서 흔히 볼 수 있는 방식입니다. 고정 장치는 부품에 직접 부착되어 제자리에서 특정 특징을 검사합니다. 작업자는 부품을 라인에서 제거하지 않고도 적절한 정렬 상태를 유지한 채, Go/No-Go 게이지나 인디케이터를 사용하여 목표 치수 검증을 수행할 수 있습니다.

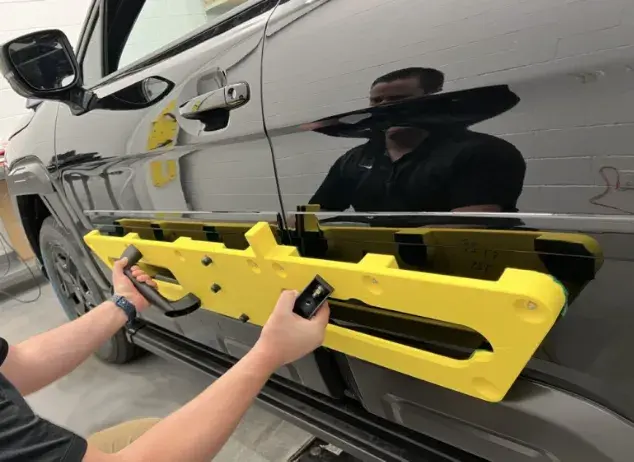

A Subaru engineer uses a 3D printed apply-type fixture to position accessories directly on the vehicle. If the panel gaps or bumper positions are off, the fixture won't seat correctly.

CMM 고정구

고정밀 측정이 필요한 경우 CMM 고정구를 사용합니다. 이 고정구는 좌표 측정기가 프로브를 사용하여 상세한 형상을 측정하는 동안 공작물을 안정적으로 고정합니다.

잘 설계된 고정구는 공작물을 고정된 방향으로 안정적으로 유지하고, 한 번의 세팅으로 가능한 한 많은 형상 특징에 접근할 수 있게 해줍니다. 고정 장치(공작물을 제자리에 고정하는 핀, 클램프 및 잠금 요소)는 측정 중에 공작물이 전혀 이동하지 않을 만큼 단단히 고정해야 하며, 동시에 중요한 표면이 프로브에 노출되도록 해야 합니다.

기능성/큐빙 고정구

기능성 또는 큐빙 고정구는 부품의 개별 치수뿐만 아니라 부품들이 서로 어떻게 맞물리는지 확인하는 데 사용됩니다.

이러한 고정 장치는 실제 조립 조건을 시뮬레이션합니다. 예를 들어, 차체 패널의 틈새와 평탄도를 확인하거나 결합 부품 간의 정렬 상태를 검증할 수 있습니다. 이 고정 장치는 물리적 기준 부품 역할을 하여, 최종 조립 전에 모든 부품이 올바르게 정렬되었는지 확인하는 데 도움을 줍니다.

통과/불합격 게이지

신속한 판단이 필요할 때는 통과/불합격 게이지를 사용합니다. 이 고정구는 특정 특징이 공차 범위 내에 있는지 즉시 알려줍니다.

상세한 측정 과정은 없습니다. 부품이 맞으면 통과하고, 그렇지 않으면 불합격입니다. 따라서 상세한 데이터보다 속도와 일관성이 더 중요한 대량 생산 품질 관리에 이상적입니다.

포카요케(Poka-Yoke) 고정구

포카요케 고정구는 검사 오류를 제거하기 위해 사용됩니다. 이 고정구는 작업자가 부품을 잘못 배치할 수 없도록 부품의 장착 방식을 제어합니다.

이를 통해 부품이 올바른 위치에 고정되고, 검사 결과가 일관되며, 변동의 주요 원인을 제거할 수 있습니다. 대량 생산 환경에서 이러한 수준의 제어는 안정적이고 신뢰할 수 있는 품질을 유지하는 데 도움이 됩니다.

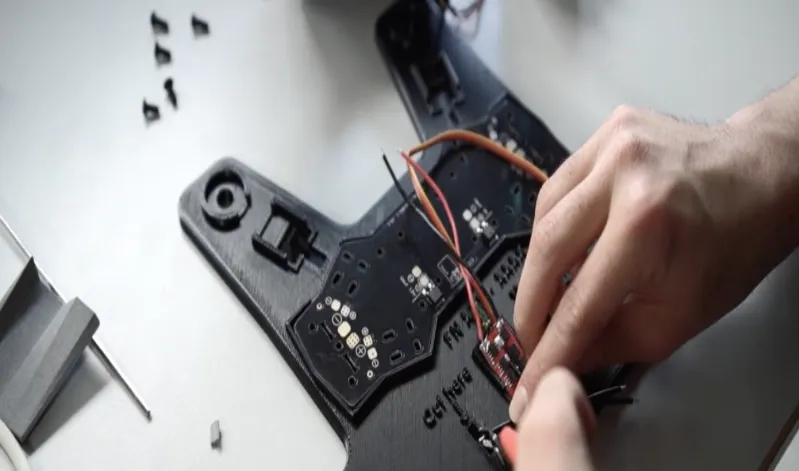

Fixture — A 3D printed PC-ESD fixture for PCB soldering. The board seats one way only, and wire cut points are marked directly on the fixture.

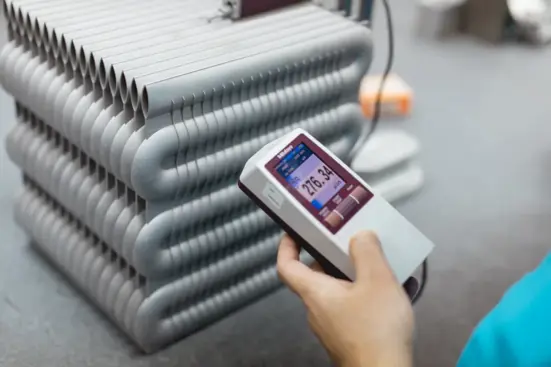

검사 지그의 4가지 핵심 구성 요소

점검 고정 장치를 분해해 보면, 소수의 부품들이 대부분의 역할을 수행하고 있음을 알 수 있습니다. 각 부품은 공작물이 어디에 위치할지, 어떻게 고정될지, 그리고 올바른 위치에 있는지 어떻게 확인할지 등 서로 다른 문제를 해결합니다.

먼저 위치부터 살펴보겠습니다.

위치 결정 핀은 부품이 어디에 배치될지를 결정합니다. 이 핀들은 기준점을 참조하여 부품이 어긋나는 것을 방지합니다. 부품이 핀 위에 놓이는 순간, 매번 동일한 방식으로 고정됩니다. 위치가 바뀌면 측정 결과도 달라지기 때문입니다.

그런 다음 부품을 제자리에 고정합니다.

토글 클램프는 매번 동일한 힘으로 부품을 고정합니다. 이는 생각보다 훨씬 중요합니다. 힘이 너무 세면 얇은 부품이 변형될 수 있고, 힘이 너무 약하면 부품이 이동할 수 있습니다. 어느 쪽이든 측정을 시작하기도 전에 오차가 발생합니다. 고정된 위치에 잠기는 클램프는 이러한 변동을 제거해 줍니다.

또한 작업 흐름을 원활하게 해줍니다. 한 번의 동작으로 부품을 고정하고, 바로 다음 점검 단계로 넘어갈 수 있습니다. 여기서는 클램프의 위치도 중요합니다. 중요한 표면을 클램프로 고정하면 측정 결과에 영향을 미칠 위험이 있기 때문입니다.

이제 측정을 진행합니다. 필요에 따라 두 가지 속도로 측정할 수 있습니다.

세밀한 검사를 위해서는 프로브가 부품 전체의 여러 지점을 측정합니다. 이를 통해 더 복잡한 형상의 전체적인 모습을 파악할 수 있습니다.

신속한 검증을 위해서는 인디케이터가 이동량이나 편차를 직접 표시해 줍니다. 평탄도, 정렬, 런아웃 등을 즉시 확인할 수 있습니다.

한 방법은 느리지만 철저하고, 다른 방법은 빠르며 직접적입니다. 대부분의 설정에서는 두 가지 방법을 모두 사용합니다.

마지막으로, 결과를 명확하게 표시하십시오.

디지털 판독기는 측정값을 실시간으로 표시합니다. 이로 인해 추측의 여지가 없으며, 서로 다른 사람이 동일한 검사를 수행할 때 일관성을 유지하는 것이 중요합니다. 모두가 동일한 수치를 확인하면 의사 결정이 일관되게 이루어지고 공정이 원활하게 유지됩니다.

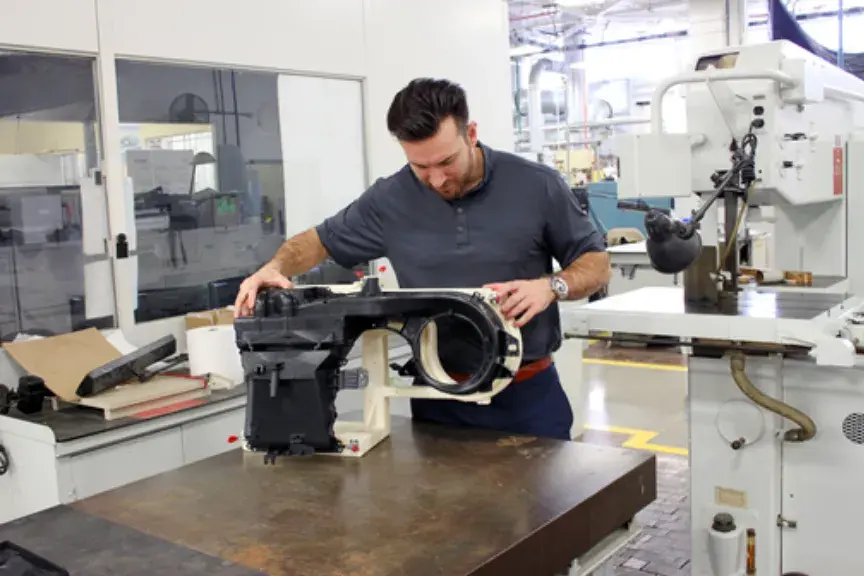

검사 지그의 일반적인 용도

검사 장치는 부품을 신속하고 일관되게 검증해야 하는 모든 곳에서 사용됩니다. 이 장치는 편차를 제어하고, 결함을 조기에 발견하며, 시간이 오래 걸리는 검사 방법에 의존하지 않고도 생산 라인을 원활하게 유지하는 데 도움을 줍니다.

자동차

자동차 생산 공정에서는 패널, 브래킷, 조립품 등이 다음 공정으로 넘어가기 전에 각 단계에서 검사 지그를 사용하여 이를 확인합니다.

작은 부품은 일반적으로 설정이 거의 필요 없이 반복적인 검사를 수행할 수 있는 고정식 고정구를 사용하여 검사합니다. 차체 패널과 같은 큰 부품은 대개 적용형 고정구를 사용하여 검사하므로, 엔지니어들은 생산 라인에서 직접 주요 특징을 검사할 수 있습니다. 또한 구멍 위치, 트림, 표면 등을 빠르게 확인하기 위해 통과/불합격 게이지를 사용합니다.

대량 생산 환경에서는 포카요케(poka-yoke) 고정 장치가 부품의 잘못된 적재를 방지합니다. 이를 통해 누가, 언제 검사를 수행하든 일관된 검사 결과를 유지할 수 있습니다.

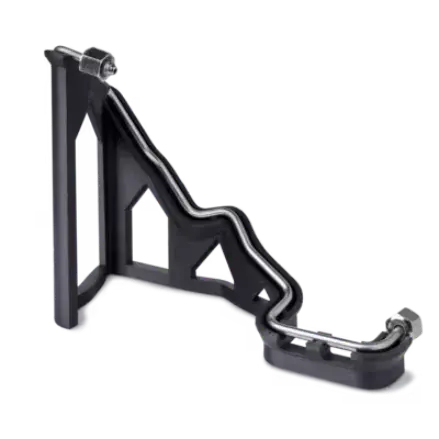

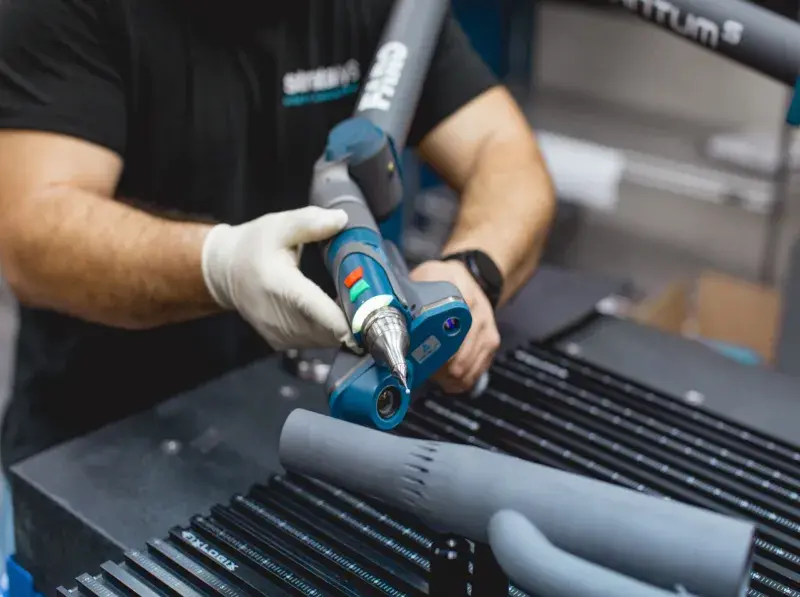

A 3D printed ABS-CF10 checking fixture for a fuel line component

항공우주

항공우주 분야의 검사는 훨씬 더 엄격한 공차 기준에 따라 이루어지며, 미세한 편차만으로도 성능, 피로 수명 또는 조립 적합성에 영향을 미칠 수 있습니다.

더 복잡한 형상을 검사하기 위해 CMM(좌표 측정기) 설정과 함께 검사 지그가 자주 사용됩니다. 목표는 한 번의 설정으로 가능한 한 많은 주요 특징을 포착하여 부품을 이동할 필요가 없도록 하는 것입니다.

부품을 재배치할 때마다 오류가 발생할 가능성이 생깁니다. 이러한 단계를 줄이면 측정 정확도를 유지하는 데 도움이 됩니다.

위치 결정 핀과 클램프는 검사 전 과정에 걸쳐 공작물을 안정적으로 고정하고 정렬된 상태를 유지합니다. 이는 사소한 움직임만으로도 결과에 왜곡을 일으킬 수 있는 복잡한 표면이나 엄격한 인터페이스 요구 사항이 있는 경우 특히 중요합니다.

일부 사례에서는 적층 제조된 고정 장치를 사용하여 고정 장치의 리드 타임을 4~6주에서 24시간 미만으로 단축하기도 했습니다. 이를 통해 검사가 생산을 지연시키는 대신 생산 속도를 따라잡을 수 있게 되었습니다.

추적 가능성은 공정의 일부입니다. 측정값은 재현 가능해야 하며, 알려진 설정 기준에 따라 기록되어야 합니다. 그래야 필요할 때 결과를 검증하고 감사할 수 있습니다.

일반 제조 및 정밀 공학

점검 고정구는 가공 부품과 주조품부터 공구 및 하위 조립체에 이르기까지, 부품이 일관되게 엄격한 공차를 충족해야 하는 일반 제조 및 정밀 엔지니어링 전반에 걸쳐 사용됩니다.

이러한 환경에서는 정확도만큼이나 비용과 속도가 중요한 요소로 작용합니다. 기존의 기계 가공된 고정구는 제작 비용이 비싸고 납기 기간이 길어, 부품이 변경되거나 새로운 검사 설정이 필요할 때 병목 현상을 유발합니다.

이에 각 팀은 정확도나 일관성을 저하시키지 않으면서 리드 타임을 단축하고 공구 비용을 절감하기 위해 3D 프린팅 검사 지그를 도입하고 있습니다.

그 효과는 분명합니다. Senga Engineering은 기계 가공된 고정구를 폐지한 후 고정구 비용을 최대 93% 절감하고 리드 타임을 80% 단축했습니다. Christopher Tool은 CMM(좌표 측정기) 설정 시간을 90% 단축하는 동시에, 더 복잡한 부품 전반에 걸쳐 일관성을 향상시켰습니다.

25분이 아니라 20초 만에 검사 완료

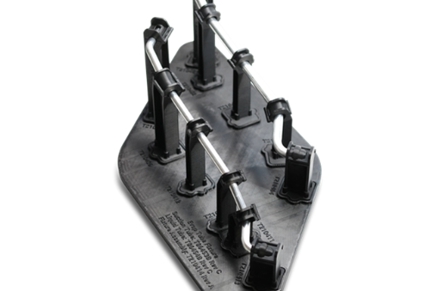

Valeo는 3D 프린팅으로 제작된 합격/불합격 검사 지그를 통해 검사 시간을 98.7% 단축하면서도 CMM 수준의 정확도를 유지했습니다. 생산 현장에서 바로 더 빠른 검사, 비용 절감, 일관된 품질을 실현했습니다.

검사 시간을 최대 75% 단축하고 공구 비용을 절반으로 줄입니다

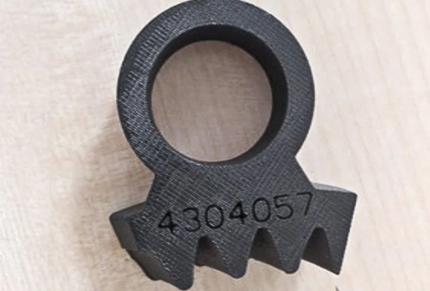

이튼은 기존의 기어 검사 공구를 3D 프린팅으로 제작된 검사 지그로 대체함으로써 리드 타임을 60% 단축하는 동시에 생산 현장의 일관성을 높였습니다. 검증 시간이 단축되고 검사 비용도 절감되었습니다.

설정 시간을 몇 분에서 몇 초로 단축하세요

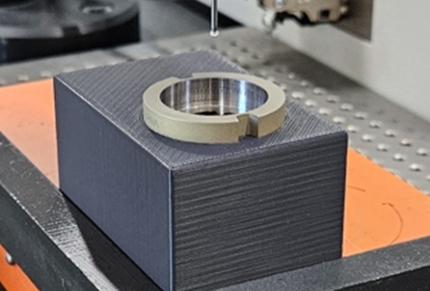

크리스토퍼 툴(Christopher Tool)은 3D 프린팅으로 제작된 CMM 고정 장치를 사용하여 검사 속도를 90% 단축하고, 재현성을 향상시키며, 복잡한 부품 전반에 걸쳐 측정 결과의 일관성을 유지했습니다.

고정구 비용을 최대 93%까지 절감하고 리드 타임을 80% 단축합니다

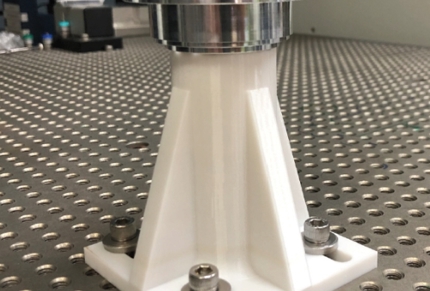

Senga Engineering은 기계 가공된 검사 지그를 3D 프린팅으로 제작된 대체품으로 교체함으로써, CMM 설정을 가속화하고 반복 정밀도를 향상시켰습니다.

Valeo는 3D 프린팅으로 제작된 합격/불합격 검사 지그를 통해 검사 시간을 98.7% 단축하면서도 CMM 수준의 정확도를 유지했습니다. 생산 현장에서 바로 더 빠른 검사, 비용 절감, 일관된 품질을 실현했습니다.

이튼은 기존의 기어 검사 공구를 3D 프린팅으로 제작된 검사 지그로 대체함으로써 리드 타임을 60% 단축하는 동시에 생산 현장의 일관성을 높였습니다. 검증 시간이 단축되고 검사 비용도 절감되었습니다.

크리스토퍼 툴(Christopher Tool)은 3D 프린팅으로 제작된 CMM 고정 장치를 사용하여 검사 속도를 90% 단축하고, 재현성을 향상시키며, 복잡한 부품 전반에 걸쳐 측정 결과의 일관성을 유지했습니다.

Senga Engineering은 기계 가공된 검사 지그를 3D 프린팅으로 제작된 대체품으로 교체함으로써, CMM 설정을 가속화하고 반복 정밀도를 향상시켰습니다.

3D 프린팅을 활용해 더 나은 점검용 고정 장치를 제작하세요

기존의 검사용 고정구는 가공하는 데 몇 주가 걸리고 제작 비용도 수천에 달할 수 있습니다. 3D 프린팅을 활용하면 이러한 리드 타임을 몇 주에서 며칠로 단축하고, 금형 비용을 최대 93%까지 절감할 수 있습니다.

하지만 그럼에도 불구하고, 고정구 설계 자체는 전통적으로 병목 현상의 원인이 되어 왔습니다. 여전히 누군가가 CAD 파일을 만들어야 하며, 이는 대개 전문 인력을 기다려야 함을 의미합니다.

trinckle 3D와의 파트너십을 통해, 당사는 그들의 fixturemate 소프트웨어를 GrabCAD Print Pro에 직접 통합했습니다. 이 소프트웨어는 고정구 설계 과정을 자동화하여, 생산 현장의 누구라도 CAD 경험 없이도 몇 분 만에 맞춤형 인쇄 준비 완료 고정구를 제작할 수 있게 해줍니다. 이 솔루션은 부품 형상을 기반으로 기하학적 구조를 자동 계산하여, 검사해야 할 표면에 완전히 접근할 수 있도록 하면서도 부품을 안전하게 고정함으로써, 고정구 설계 시간을 최대 80%까지 단축합니다.

그 결과, 엔지니어나 외부 공급업체에 의존할 필요 없이 부품에서 인쇄된 고정구까지의 완벽한 워크플로우가 구축됩니다. 마모된 고정구를 교체하든, 생산 전반에 걸쳐 검사를 확대하든, 새로운 부품을 검증하든, 이 솔루션은 품질을 효과적으로 관리할 수 있는 더 빠르고 유연한 방법입니다.
