3D 프린팅 기술의 발전으로, 밀폐형 제작 챔버와 배출 제어 기능을 갖춘 소형·저소음·안전한 프린터가 등장하면서 사무실 환경에서도 산업용 수준의 시제품 제작이 가능해졌습니다. 특히 FDM 및 PolyJet 기술은 기능 테스트부터 고충실도 시각화 모델에 이르기까지 다양한 요구 사항을 충족시켜, 엔지니어, 스튜디오, 기업, 교육 기관 등 폭넓은 사용자층을 지원함과 동시에 총 소유 비용과 인프라 요구 사항을 줄여줍니다. 자세한 내용은 계속 읽어보세요.
제품 개발 주기가 단축됨에 따라 엔지니어와 디자이너들은 개발 과정의 훨씬 초기 단계에서 적합성, 기능성, 내구성을 검증하고 있으며, 이로 인해 사무실 내 프로토타이핑은 필수 요소가 되었습니다. 과거에는 사무실에 3D 프린팅을 도입하려는 팀들이 흔히 겪는 절충점을 마주해야 했습니다. 데스크톱 시스템은 크기가 작고 사용하기 쉬웠지만 강도, 사실성 또는 소재 성능 면에서 한계가 있었고, 반면 산업용 시스템은 내구성을 제공하지만 공간, 소음, 복잡성이라는 대가를 치러야 했습니다.
적층 제조 기술의 발전으로 생산 등급의 3D 프린팅이 사무실 환경에서도 활용 가능해졌습니다. 현재 두 가지 선도적인 기술은 산업용 수준의 결과물을 제공하면서도, 공유 작업 환경에 적합한 안전성, 저소음, 소형화를 동시에 실현하고 있습니다.
3D 프린터는 설치 위치 선택의 유연성을 위한 콤팩트한 크기, 효과적인 배출 제어 기능을 갖춘 밀폐형 제작 챔버, 50dB 미만의 저소음 작동, 그리고 최소한의 유지보수가 필요한 직관적인 제어 기능을 갖추고 있을 때 사무실 환경에 적합한 것으로 간주됩니다. 이러한 특징들은 사무실 환경에서 깨끗하고 조용하며 효율적인 작동을 보장합니다.
밀폐형 제작 챔버는 사무실 환경에서 다양한 기능을 수행합니다. 이는 인쇄 과정에서 방출될 수 있는 VOC(휘발성 유기 화합물)와 초미세 입자를 차단하여 실내 공기질을 보호합니다. 또한 밀폐 구조는 일관된 온도 제어를 유지하여 인쇄 품질을 향상시키는 동시에 주변 작업 공간으로의 소음 전파를 줄여줍니다.
현대적인 사무실 친화형 3D 프린팅 시스템은 밀폐형 챔버와 능동형 여과 시스템을 사용하여 사람이 있는 공간에서도 안전한 작동을 보장합니다. 이를 통해 전용 환기 시스템이나 격리된 제조 공간이 필요하지 않습니다.
최고의 사무실용 프린터는 별도의 제조 공간이 필요 없으며, 기존 워크플로우와 물리적 환경에 자연스럽게 통합됩니다. 이는 설치 면적 요구 사항을 최소화하면서 제작 용량을 극대화함을 의미합니다. 바퀴가 내장된 이동식 설계 덕분에 엔지니어링 팀, 디자인 스튜디오 또는 프로토타이핑이 필요한 곳 어디든 유연하게 배치할 수 있습니다.
밀폐형 챔버와 정밀 모션 시스템을 적용해 설계된 저소음 3D 프린터는 진동과 소음 전달을 최소화하도록 제작되었습니다. 55dB 미만으로 작동하는 시스템은 회의, 전화 통화 또는 집중 업무를 방해하지 않고 공유 공간에 자연스럽게 통합됩니다. 참고로 일반적인 대화 소리는 약 60dB 수준이므로, 50dB 미만의 작동 소리는 사무실 환경에서 거의 감지되지 않습니다.
사무실 환경에 적합한 3D 프린팅은 최소한의 기술적 전문 지식만으로도 가능합니다. 직관적인 터치스크린 인터페이스, 자동 보정, 간소화된 소재 장전 기능 덕분에 전문 교육 없이도 모든 팀원이 시스템을 효과적으로 운영할 수 있습니다. 디자이너와 엔지니어는 자신의 책상에서 출력 작업을 전송하고 어디서든 진행 상황을 모니터링할 수 있습니다.
이 프린터들은 수동 작업을 없애도록 설계되어, 인적 오류를 제거하는 내장 보정 기능과 몇 시간 동안 중단 없이 인쇄할 수 있게 해주는 자동 소재 교체 기능을 통해 3D 프린팅을 감독이 필요한 공정에서 백그라운드 작업으로 전환합니다.
사무실이나 교실에서 사용되는 3D 프린터는 최소한 안전한 화학 물질 배출 수준에 대한 OSHA 요건을 충족해야 합니다. 이러한 규제 기준을 넘어, GREENGUARD 인증은 프린터가 엄격한 화학 물질 배출 한도를 충족하고 더 건강한 실내 공기질을 지원한다는 점을 제3자 기관을 통해 추가로 검증해 줍니다. 적층 제조 장비에 대한 GREENGUARD 인증은 3D 프린팅 과정에서 발생하는 초미세 입자 및 VOC 배출에 대한 시험 방법과 기준치를 정의한 UL 2904 표준에 따라 평가됩니다.
UL 2904에 기반한 GREENGUARD 기준을 충족함으로써, 인증을 받은 프린터는 특수한 환기 설비 없이도 사무실, 교실 및 기타 사람이 머무는 환경에서 안전하게 작동할 수 있음을 입증합니다.
FDM(Fused Deposition Modeling)은 엔지니어링 등급 소재와 치수 정밀도를 결합하여 실제 기능 테스트를 가능하게 함으로써, 사무실 기반의 기능성 프로토타이핑 분야에서 표준으로 자리 잡았습니다. FDM으로 제작된 부품은 양산 부품과 마찬가지로 취급, 조립, 압입 조립 및 낙하 테스트가 가능합니다.
저가형 데스크톱 프린터와 비교할 때, Stratasys FDM 시스템은 엔지니어링 검증에 적합한 인증된 소재, 검증된 공정, 그리고 치수 반복성을 제공합니다. 이러한 차이는 일관된 레이어 접착력, 제작 챔버 전반에 걸친 정밀한 온도 제어, 그리고 각 시스템에 특화되어 최적화된 소재에서 드러납니다.
FDM은 검증 작업을 위해 내구성이 뛰어나고 반복 제작이 가능한 부품이 필요한 팀에 적합합니다. 이 기술은 산업용 열가소성 플라스틱을 사용하여 부품을 층층이 쌓아 올림으로써, 기계적 스트레스와 실제 환경 조건을 견딜 수 있는 프로토타입을 제작합니다.
일반적인 FDM 활용 사례:

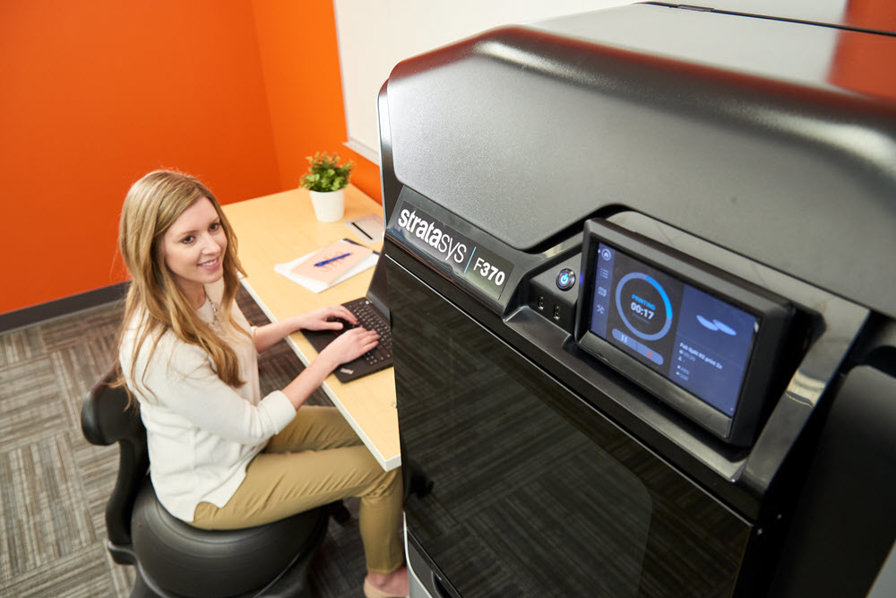

F123 시리즈는 별도의 전원이나 환기 시설이 필요 없는 콤팩트한 시스템을 통해 사무실 환경에 FDM 기능을 제공합니다. 이 프린터는 46데시벨 미만의 저소음으로 작동하며, 엔지니어링 팀이나 디자인 스튜디오 근처에 유연하게 배치할 수 있도록 바퀴가 내장되어 있습니다.
F123 시리즈는 엄격한 환경 및 안전 기준을 충족합니다:
이러한 인증을 통해 실내 공기질 기준을 유지하면서 공유 작업 공간에서 안전하게 운영할 수 있습니다.
F170, F190CR, F370 및 F370CR: 적합한 모델 선택
F123 시리즈는 다양한 작업 공간 및 용도 요구 사항에 부합하는 여러 모델을 포함합니다. F170은 가장 컴팩트한 크기로 엔트리 레벨의 전문적인 성능을 제공합니다. F190CR은 고강도 탄소 섬유 응용 분야에 적합한 탄소 섬유 지원 성능을 제공합니다. F370은 더 큰 부품이나 더 높은 처리량을 위해 확장된 제작 용량을 제공하며, F370CR은 이러한 용량에 완전한 탄소 섬유 지원 기능을 더했습니다.
모든 모델은 동일한 직관적인 인터페이스, 안전 인증 및 사무실 환경에 적합한 작동 방식을 공유합니다. 선택은 주로 작동의 복잡성보다는 필요한 빌드 볼륨과 소재 옵션에 따라 결정됩니다.
Stratasys의 강점은 소재와 하드웨어가 서로 조화를 이룬 데서 비롯됩니다. 각 소재는 F123 하드웨어에 맞게 특별히 개발된 최적화된 온도 프로파일, 압출 매개변수 및 지지대 전략을 갖추고 있습니다. 이를 통해 개방형 시스템에서 타사 소재를 사용할 때 흔히 발생하는 시행착오를 없앨 수 있습니다.
소재 옵션에는 다양한 색상의 ABS, 자외선 저항성이 뛰어난 ASA, 강도가 높은 PC-ABS와 같은 엔지니어링 등급 열가소성 수지, 그리고 강도와 강성을 갖춘 ABS-CF10 및 Nylon CF-10과 같은 복합 소재가 포함됩니다. 유연성을 위한 TPU 92A와 전자 제품용 ABS-ESD7을 포함한 특수 소재는 테스트 가능한 특성의 범위를 확장합니다.
밀봉된 소재 카트리지는 인쇄 품질을 저하시키는 수분 흡수를 방지합니다. QSR 용해성 지지대 옵션은 깨끗하게 용해되어 수동 제거 없이도 복잡한 내부 형상을 구현할 수 있습니다. 대용량 빌드 볼륨을 통해 단일 빌드로 대형 부품을 제작하거나, 하나의 인쇄 작업으로 여러 구성 요소를 처리할 수 있습니다.
PolyJet™ 기술은 기능적 성능을 저하시키지 않으면서도 표면 마감, 시각적 사실감, 다중 소재 사용이 필수적인 분야에 적합합니다. 이는 고객 프레젠테이션에 필요한 시각적 정확성과 기능 테스트에 필요한 기계적 특성을 모두 갖춘 설계 검증 모델이 필요한 팀에게 이상적입니다.
J35TM Pro 및 J55TM 프린터는 사무실 환경에 첨단 PolyJet 프린팅 기술을 제공합니다. J35 Pro는 다중 소재 활용성과 레이어 라인이 최소화된 뛰어난 표면 마감을 제공하여, 최종 제품의 미적 요소를 정확하게 재현하는 프로토타입 제작을 가능하게 합니다. J55는 이 기반을 바탕으로 풀컬러, 향상된 다중 소재 기능, 더 넓은 빌드 영역을 제공하여, 금형 제작 없이도 프로토타이핑부터 소량 생산에 이르기까지 정확하고 시각적으로 뛰어난 모델을 제작할 수 있습니다.
두 시스템 모두 단일 제작 과정에서 경질, 연질, 투명 소재를 결합하여, 팀이 조립 과정 없이 단단한 외피부터 부드러운 그립감까지 다양한 소재 특성을 지닌 프로토타입을 제작할 수 있게 합니다. 이를 통해 별도의 부품을 제작하고 결합할 필요가 없어져, 설계 검증 속도를 높이고 프로토타입 비용을 절감할 수 있습니다.
이 프린터들은 소음이 적고 강한 냄새가 나지 않아, 건강과 안전이 최우선인 사무실 및 공유 작업 공간에 이상적입니다. 또한 CE 마크를 획득하고 FCC 규정을 준수하여, 신뢰할 수 있고 사무실 환경에 적합한 성능을 위해 EU 및 미국의 안전 및 전자기 기준을 충족합니다.
PolyJet의 일반적인 사용 사례:

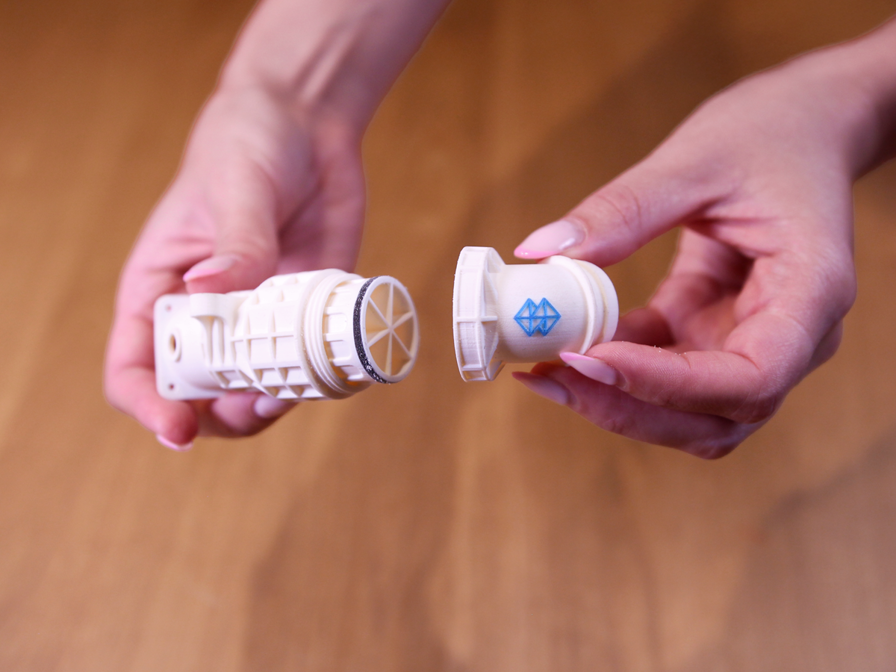

소재의 다양성은 풀 컬러부터 경질, 고강도, 유연성 옵션에 이르기까지 폭넓습니다. ToughONE 소재 제품군은 PolyJet 플랫폼에 엔지니어링 등급의 기계적 특성을 제공하여 스냅핏, 리빙 힌지 및 내충격성 부품 제작을 가능하게 합니다. 부품은 불투명에서 투명까지 다양한 형태로 제작 가능하며 뛰어난 표면 마감을 자랑합니다.
세척 가능한 지지재는 간단한 수성 용액에서 깨끗하게 용해되어 수동으로 긁어내거나 절단할 필요가 없습니다. 이 안전한 후처리 방식은 섬세한 디테일이 손상될 위험을 줄이고, 경화되지 않은 소재와의 사용자 접촉을 최소화합니다. 부품은 최소한의 취급만으로 평가할 준비가 된 상태로 완성됩니다.
다중 소재 인쇄를 통해 최종 제품의 미적 요소를 사실적으로 시뮬레이션할 수 있습니다. 엔지니어는 소재를 교체하거나 별도로 인쇄된 부품을 결합하기 위해 작업을 중단할 필요 없이, 다양한 쇼어 경도, 색상 및 기계적 특성을 지닌 전체 조립품의 시제품을 제작할 수 있습니다. 이 기능은 양산 금형 제작에 착수하기 전에 색상, 소재 및 마감 처리에 대한 결정을 평가하는 데 필수적입니다.
GrabCAD Print 소프트웨어는 FDM 시스템과 동일한 직관적인 인터페이스를 제공하여, 다양한 프린팅 기술 간에 원격 운영과 일관된 워크플로우를 가능하게 합니다. 이 플랫폼은 두 기술 계열 모두에서 파일 준비, 프린트 관리 및 모니터링을 간소화합니다.
사무실용 시제품 제작에서 FDM과 PolyJet의 주요 차이점은 소재 적용 방식과 표면 마감에 있습니다.
|
특징 |
FDM |
PolyJet |
|
소재 유형 |
엔지니어링 열가소성 수지 |
광경화성 수지 |
|
표면 마감 |
레이어 라인 가시성 |
매끄럽고 고해상도 |
|
소재 옵션 |
ABS, ASA, PC-ABS, 나일론, 복합재 |
경질, 연질, 투명, 풀 컬러, 내구성 소재 |
|
다중 소재 |
빌드당 단일 소재 (지지대용 이중 압출) |
단일 빌드 내 다중 소재 |
|
강도 |
뛰어난 기계적 특성 |
매우 우수한 기계적 특성 |
|
응용 분야 |
기능 테스트, 금형, 내구성 있는 시제품 |
시각적 검증, 다중 소재 조립, 기능성 프린팅, 지그 및 고정구 |
|
지지대 제거 |
분리형 및 용해성 솔루션 |
수용성 |
|
일반적인 정밀도 |
±0.200 mm (0.008 in.) |
높은 디테일 표현 및 매끄러운 표면 |
FDM은 인증된 엔지니어링 열가소성 수지, 더 큰 제작 용량, 그리고 기계적 하중 하에서의 내구성이 요구되는 응용 분야에서 탁월한 성능을 발휘합니다. 부품이 조립 하중, 열 사이클링 또는 반복적인 취급을 견뎌야 하는 기능성 시제품 제작에는 FDM을 선택하십시오. 지그, 고정구 및 조립 공구와 같은 제조 보조 도구는 FDM 소재의 특성과 치수 안정성 덕분에 이점을 얻습니다.
특히 항공우주, 의료 기기 및 자동차 분야와 같이 소재 인증이 중요한 경우, FDM이 최선의 선택입니다. FDM 소재는 포괄적인 기술 데이터 시트를 제공하며, 많은 소재가 검증된 인증 절차를 갖추고 있습니다.
또한 제작 크기 요구 사항이 소형 PolyJet 시스템이 제공하는 범위를 초과하거나, 대량 프로토타이핑에서 재료비가 중요한 요소가 될 때 이 기술이 적합합니다.
PolyJet은 기능과 미적 요소가 모두 중요한 경우 뛰어난 결과를 제공합니다. 정확한 색상, 소재 및 마감 평가가 필요한 설계 검증에는 PolyJet의 표면 품질과 다중 소재 기능이 큰 도움이 됩니다. 고객용 프로토타입, 마케팅 모델 및 소비자 제품 개발에는 종종 이러한 수준의 시각적 충실도가 요구됩니다.
또한 PolyJet은 소프트 터치 그립, 투명 창, 유연한 리빙 힌지처럼 단일 부품에 다양한 소재 특성을 결합한 디자인에 더 적합한 선택입니다. 조립 과정이 필요 없는 단일 제작을 통해 다중 부품을 생산하고 조립하는 방식에 비해 설계 검증 속도를 높이고 프로토타입 비용을 절감할 수 있습니다.
또한 PolyJet은 미세한 디테일이 필요한 경우, 후처리가 필요 없는 매끄러운 표면이 요구되는 경우, 또는 광학 평가를 위한 반투명 및 투명 부품이 필요한 응용 분야에서도 탁월한 성능을 발휘합니다.
설계 엔지니어, 소규모 스튜디오, 대기업 및 교육 기관은 사무실 환경에 적합한 3D 프린팅의 혜택을 가장 크게 누릴 수 있습니다. 이를 통해 전문적인 산업용 환기 시스템이나 전용 실험실 시설 없이도 안전하고 조용하며 신속한 시제품 제작, 현지 생산, 실습 중심의 학습을 실현할 수 있습니다.
설계 엔지니어들은 사무실 친화적인 3D 프린팅을 활용해 검증 주기를 단축하고 설계 문제를 조기에 파악합니다. 가전제품 회사는 새로운 스마트폰 케이스의 기능성 프로토타입을 하룻밤 사이에 출력하고, 다음 날 아침에 스냅 핏과 버튼 간격을 테스트한 뒤, 같은 날 오후에 설계를 수정할 수 있습니다. 이러한 신속한 설계 반복 과정을 통해 외부 프로토타이핑 서비스 이용 시 흔히 발생하는 2주간의 지연 시간을 없앨 수 있습니다.
제품 디자이너는 다중 소재 프린팅을 활용하여 미적 요소와 인체공학적 요소를 동시에 평가합니다. 의료 기기 팀은 단단한 하우징과 부드러운 그립 영역을 갖춘 휴대용 진단 도구를 한 번의 출력 작업으로 제작할 수 있어, 조립이나 2차 가공 없이도 실제와 같은 사용자 테스트를 진행할 수 있습니다.
중소 규모 디자인 스튜디오는 비용을 절감하면서도 신속하게 고객 결과물을 제공해야 하는 특별한 압박에 직면해 있습니다. 사무실 환경에서 사용하기 편리한 시스템을 통해 이러한 팀은 서비스 업체에 외주를 맡기지 않고 사내에서 직접 프로토타입을 제작할 수 있습니다. 예를 들어, 5명으로 구성된 산업 디자인 회사는 J35 프린터를 사용하여 정확한 색상과 마감 처리가 된 고객 프레젠테이션 모델을 제작함으로써, 더 빠른 납기와 디자인 의도를 효과적으로 전달하는 점을 바탕으로 프로젝트를 수주할 수 있습니다.

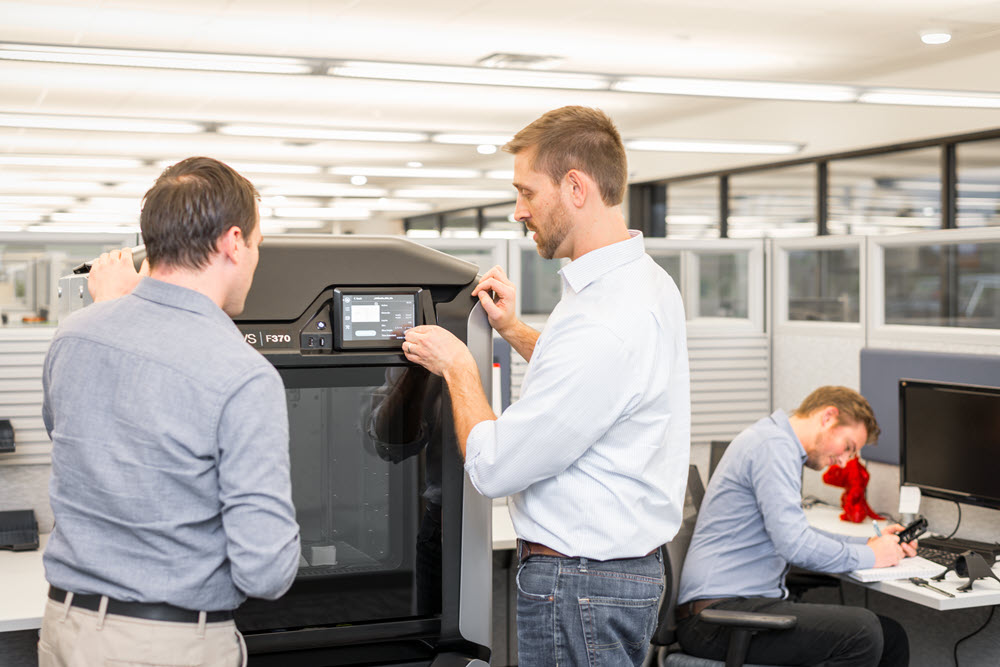

대기업은 분산된 제조 역량을 통해 이점을 얻습니다. 팀은 프로토타이핑을 전용 시설에 집중시키는 대신, 여러 엔지니어링 거점에 사무실용 시스템을 배치할 수 있습니다. 자동차 부품 공급업체는 3개국에 위치한 디자인 센터에 F370 시스템을 배치함으로써, 현지 팀이 배송 지연이나 조정 부담 없이 툴링 및 검증 부품을 제작할 수 있도록 할 수 있습니다.
이러한 분산 구조는 동시 엔지니어링도 지원하여, 여러 팀이 독립적으로 반복 작업을 수행하고 중앙 자원을 통한 병목 현상 없이 통합 테스트용 물리적 프로토타입을 제작할 수 있게 합니다.
교육 기관은 산업용 인프라 없이도 실습 중심의 제조 경험을 제공하기 위해 사무실 환경에 적합한 3D 프린팅을 활용합니다. 대학 공학 프로그램은 여러 실험실에 F123 프린터를 배치하여 학생들이 수업의 일환으로 직접 설계한 모델을 출력할 수 있도록 할 수 있습니다. 안전 인증, 저소음 작동, 직관적인 인터페이스의 조합 덕분에 학생들은 감독 없이도 프린터를 사용할 수 있습니다.
마찬가지로 고등학교에서도 3D 프린팅을 활용해 학습 경험을 향상시킬 수 있습니다. 예를 들어, 학생들은 물리, STEM, 미술, 역사 수업에서 실제 물체를 설계하고 제작하며 테스트할 수 있습니다. 이 프린터들의 컴팩트한 크기와 이동성 덕분에 여러 교실에서 쉽게 공유할 수 있습니다.
사무실 환경에 적합한 3D 프린팅의 총 소유 비용은 초기 구매 가격을 훨씬 뛰어넘습니다. 성공적인 도입을 위해서는 시스템 수명 주기 동안의 인프라 비용, 재료비, 인건비, 인쇄 실패율 및 생산성에 미치는 영향을 종합적으로 평가해야 합니다.
사무실용 시스템은 인프라 요구 사항을 제거하고, 재료 낭비를 줄이며, 운영 및 유지보수에 드는 인건비를 절감함으로써 총 소유 비용을 낮춥니다.
사무실용 3D 프린팅은 고가의 인프라 투자 필요성을 없애줍니다. 환기 시스템이 필요 없다는 사실은 덕트 설치, 보충 공기 시스템, 그리고 지속적인 HVAC 운영 비용을 피할 수 있음을 의미합니다. 마찬가지로, 별도의 제조 공간을 마련하기 위해 귀중한 사무 공간을 할당할 필요도 없습니다.
프로토타이핑을 사내에서 수행하면 아웃소싱 비용도 획기적으로 절감됩니다. 서비스 업체를 통해 프로토타입 제작에 연간 5만 달러를 지출하는 설계 팀은 시스템 도입 첫해에 투자 비용을 회수할 수 있을 뿐만 아니라, 더 빠른 처리 속도와 더 큰 설계 자유도를 확보할 수 있습니다.
정밀하게 보정된 하드웨어, 최적화된 소재, 검증된 공정 매개변수가 결합되어, 수용 가능한 결과를 얻기 위해 여러 번의 반복 작업을 거칠 필요 없이 첫 시도에서 바로 성공적인 부품을 얻을 수 있습니다. 프린터는 사용이 쉽고 직관적일 뿐만 아니라, Stratasys는 발생하는 모든 문제를 해결하고 원활한 프린팅이 이루어지도록 보장하는 전담 지원 팀을 보유하고 있습니다.
설계 주기 단축은 총 소유 비용(TCO) 측면에서 가장 큰 이점을 제공합니다. 시제품 제작 기간을 몇 주에서 하룻밤으로 단축함으로써 팀은 더 많은 옵션을 동시에 테스트하고, 의사 결정을 조기에 검증하며, 비용이 많이 드는 후기 단계의 변경을 줄일 수 있습니다.
금형 제작을 확정하기 전에 세 번의 추가 설계 반복을 완료하는 제품 개발 팀은, 프린팅 시스템의 연간 운영 비용 전체를 초과할 수도 있는 고비용의 금형 수정 비용을 피할 수 있습니다. 그 가치는 하드웨어 비용에 있는 것이 아니라, 출시 후 문제를 최소화하면서 더 나은 제품을 더 빠르게 시장에 출시하는 데 있습니다.
사무실 환경에 적합한 3D 프린팅은 성능과 편의성 사이의 전통적인 타협점을 없앴습니다. 최신 FDM 및 PolyJet 프린터는 산업용 수준의 결과물을 제공하면서도 전문 작업 공간의 안전, 소음 및 공간 요구 사항을 충족합니다.
밀폐형 제작 챔버, 검증된 안전 인증, 저소음 작동, 직관적인 인터페이스의 결합 덕분에 이제 어떤 팀이든 생산 등급의 적층 제조를 활용할 수 있게 되었습니다. FDM으로 기계적 조립체를 검증하든, PolyJet으로 미적 디자인을 평가하든, 엔지니어와 디자이너는 이제 개발 프로세스 초기에 더 빠르게 반복 작업을 수행하고 더 나은 결정을 내릴 수 있는 도구를 갖추게 되었습니다.
빠른 설계 반복, 분산 제조 능력, 그리고 축소된 인프라 요구 사항이 결합되어 사무실 친화적인 3D 프린팅은 단순한 시제품 제작 도구를 넘어 전략적 이점으로 자리매김하고 있습니다.
